sábado, 23 de julio de 2011

JVC C-1429 Sin imagen, sin sonido, pantalla azul.

PRESENTACIÓN

Hoy me ocuparé de un receptor de televisor de la firma JVC modelo C-1429 con un chasis bastante conocido.

A principios de los años 90's del siglo pasado, JVC puso en el mercado mundial gran variedad de modelos de receptores de televisión de 14" y 20" provistos del chasis tipo FY que en realidad, sufrió pocas variaciones técnicas; por consiguiente, este artículo será válido en el servicio a cualquier modelo que utilice los circuitos aquí referidos.


¿QUE PUEDE SIGNIFICAR UNA IMAGEN EN FONDO AZUL, SIN SONIDO NI TRAMA?

 Desde hace  por lo menos un par de décadas, los fabricantes de televisores han diseñado circuitos capaces de "silenciar" la imagen y sonido para lo cual, el receptor despliega una trama sin audio y en fondo azul si es que la recepción de señal es pobre o nula.  Esta opción seleccionable desde el menú de funciones, pone al televidente a salvo de escuchar ruido molesto o contemplar imágenes distorsionadas, muy útil y conveniente en salas de estar, hospitales y hoteles.

DESDE UN PUNTO DE VISTA TÉCNICO, ¿COMO SE LOGRA "EL SILENCIAMIENTO"?

Prácticamente, cualquier receptor de televisión provisto del circuito de silenciamiento antes referido, funciona en base a la detección y proceso de los pulsos de sincronía horizontal y vertical.  El empleo de este recurso es de razones sobradas: los pulsos de sincronía son parte de la señal de televisión compuesta y sólo aparecen si la recepción de señal es aceptable.

Para este modelo en particular, el pulso de sincronía vertical sale del PIN 8 DE IC421 uPC1488H y el pulso de sincronía horizontal, es tomado del PIN 6 de T522 (el fly-back); para el proceso correspondiente, ambos son amplificados, invertidos en fase e ingresados por las terminales 44 y 45 al microprocesador de funciones MN152121JMT5.

DESCONCIERTO QUE PRODUCE UN TELEVISOR QUE SÓLO MUESTRA LA PANTALLA AZUL

En foros de webs especializados en electrónica, es común encontrar testimonios que indican el desconcierto de compañeros enfrentando el problema de un televisor que sólo muestra la pantalla azul.  Con relativa facilidad, algunos mensajes hacen entender que, en la búsqueda de la solución correcta, el remitente que solicita ayuda, ignora el aspecto más básico:

El primer paso consiste en entrar al menú de ajuste (el del usuario) y quitar la opción de "pantalla azul".  Más allá de deseable, la medida es sumamente necesaria pues permitirá juzgar la imagen o trama que despliega el televisor y en base a ello, saber qué decisión tomar.

En el caso de televisores JVC fabricados en la última década del siglo pasado, éste síntoma es bastante recurrente y el problema radica en el circuito de proceso de Frecuencia Intermedia de Video o en el sintonizador de canales. En realidad, este último falla en menor medida por lo que nos ocuparemos del primero.

 RECEPTOR JVC C1429, REPARACIÓN DEL  CIRCUITO DE F.I.V.

Cuando los circuitos de F.I. fallan, el primer síntoma lo constituye el despliegue de una pantalla en fondo azul la cual puede mostrar menú, canal, temporizador y cualquier dato en pantalla, menos sintonía de imagen.

Receptor JVC modelo C1429, circuito de frecuencia intermedia
Como he citado anteriormente, el primer paso consiste en quitar el modo de pantalla azul y observar cuidadosamente la naturaleza de la trama.

Ahora, es fácil advertir si los circuitos de F.I. están fallando: la trama que muestre el receptor puede ser en color gris, sin  sincronía vertical y horizontal y sin color.  En otros casos, la imagen puede "ir y venir"; es decir, entrar y salir de frecuencia constantemente y el croma es pálido, mientras que la reproducción del sonido es normal en muchos casos.

IMPORTANTE: Si la trama se despliega en pantalla de la manera en que el receptor lo hace cuando no tiene señal de antena no obstante en que ésta última esté debidamente conectada, el problema sin duda es ajeno al circuito de Frecuencia Intermedia de Video y con mucha seguridad, la unidad de sintonía deberá revisarse primero.

MÉTODO DE REPARACIÓN

JVC C1429, T104 A75 899 91342
 Paso uno

Como primer paso es necesario desoldar el transformador T104 y extraerlo del circuito.  T104 corresponde al tanque resonante de Frecuencia Intermedia de Video; a menudo, en forma gradual, el tanque resonante LC sufre descompensación por lo que es necesario reemplazar el capacitor (C) que es quien se altera.


 Paso dos

Con el auxilio de un desarmador plano pequeño,  hacer presión en la base del capacitor con la finalidad de romperlo y después, con sumo cuidado, retirar los residuos sin dañar las conexiones extremas que van conectadas a los terminales del arrollamiento de la bobina (L). La imagen del lado derecho, por su parte inferior, muestra el aspecto de T104 sin el capacitor del tanque LC.


 Paso tres

Volvamos a colocar en su lugar a T104 y por el lado contrario de los componentes, soldar en paralelo un capacitor de disco de 68 picofaradas, la imagen muestra los terminales en donde debe conectarse dicho capacitor.

Tal como se aprecia en la misma imagen, los extremos del capacitor deben cortarse a una longitud aproximada de 3 milímetros.


Paso cuatro

Para el ajuste de frecuencia intermedia de video, es indispensable dotar al receptor de una conexión de antena aérea.  Luego, dar encendido y sintonizar un canal del que se conozca posea una recepción inmejorable respecto de los demás.

Ahora debe colocarse la punta (en forma hexagonal) y del calibre exacto de un neutralizador de plástico, dentro del núcleo de ferrita de T104. En la mayoría de los casos, un giro de 270° (3/4 de vuelta) en sentido contrario en que giran las manecillas de reloj, será suficiente para recuperar al 100% la calidad de la imagen.  En otros casos que son los menos, el giro del núcleo es ligeramente mayor y en otros más, el ajuste de Frecuencia Intermedia de Video se logra girando el núcleo en sentido inverso.  Es necesario destacar que T103 AFT, por lo general no requiere ajuste en vista de que no es un tanque resonante (no tiene capacitor C).

Último paso

Después de obtener una imagen nítida, es necesario revisar la calidad en la recepción para el resto de canales.  En algunas ocasiones, puede requerirse un retoque mínimo y entonces, el trabajo llegará a su término. El tanque resonante, jamás volverá a descompensarse.

CUIDADO EN LA ELECCIÓN DE LA HERRAMIENTA DE AJUSTE

 En la manipulación del núcleo de T104, debe evitarse el empleo de herramienta de metal y que carezca de la forma anatómica apropiada (en este caso, debe ser en forma hexagonal y del calibre correcto).  Recomiendo adquirir el juego de neutralizadores de la magnífica marca Goot.

La medida prevendrá la fractura del núcleo que dificultaría el proceso de ajuste; téngase en consideración que T104, no es un producto comercial.


Otros artículos relacionados con el tema:



¡Hasta entonces!

miércoles, 20 de julio de 2011

Sony KV-27TS27 sin audio/reparación del circuito SBX1637-11.

PRESENTACIÓN

Para el desarrollo del presente artículo, tomaré como  referencia el receptor de televisión Sony modelo KV-27TS27.

IC SBX1637-11 descodificador de MTS.
Las innovaciones tecnológicas que la firma comercial realizó en torno del circuito descodificador de audio SBX1637-11, permitió que su empleo fuera aprovechado por otros fabricantes en el diseño de varios de sus receptores de televisión, tal es el caso de Samsung y Goldstar.  Como se verá más adelante, en averías relacionadas con la reproducción de sonido el componente SBX1637-11 juega un papel determinante.

En cuanto a revisión en receptores de televisión de Sony como el modelo citado en este artículo y con problemas de audio, una operación sencilla, bastará para decidir cuales circuitos electrónicos serán motivo de revisión. Dicha operación, consiste en comprobar si el defecto o ausencia de sonido es sólo en recepción de canales de señal de televisión abierta.  De ser así, la unidad tipo IFF-450A 1-464-756-21 y el circuito multiplexor descodificador de audio SBX1637-11 deberán tomarse en cuenta.

Si el problema de audio persiste aún haciendo uso de cualquier entrada de AUDIO Y VIDEO externa (por ejemplo con un DVD o VCR en reproducción), ignórese los circuitos que he citado porque entonces,  el problema radicará en el circuito de proceso de selección de fuente de sonido, IC 431 LA-7953, o en  IC 1400 TDA2009A y elementos asociados que conforman el amplificador de salida de audio.

Si hay sospechas fundamentadas sobre un mal desempeño de la unidad de R.F. tipo  IFF-450A número de parte 1-464-756-21, deberá consultarse el artículo publicado recientemente acerca del tema haciendo click en el siguiente vínculo: http://elrincondesolucionestv.blogspot.com/2011/06/sony-reparacion-de-la-unidad-iff-450.html

EL CIRCUITO MULTIPLEXOR DESCODIFICADOR SBX1637-11 Y SU RELACIÓN CON EL SISTEMA MTS

El circuito SBX1637, fue uno de los primeros diseños que en su tiempo, respondió a las necesidades que significó la adopción del sistema MTS (multichannel television sound) por parte de la FCC (Federal Communications Commission de los Estados Unidos) en 1984.

Tal como lo indican sus iniciales, el sistema MTS es un método mediante el cual es posible la codificación de tres canales de audio que se adicionan a la frecuencia portadora de sonido en la señal NTSC. El primer canal conocido como ESTÉREO DIFERENCIA, es utilizado para adicionar sonido estereofónico al canal monofónico existente; el segundo canal es aprovechado para la creación del programa SAP (second audio program) y el tercero es el PRO (profesional), cuyo uso está restringido en exclusivo a las emisoras de televisión.

De los tres canales de audio referidos, el empleo del circuito integrado MM201 SBX1637-11 MPX DEC, permite al receptor de televisión KV-27TS27 procesar y descodificar los dos primeros (ESTÉREO DIFERENCIA Y SAP).

CIRCUITO SBX1637-11, DESCRIPCIÓN DE FUNCIONAMIENTO

Sony KV-27TS27, IC MM201 SBX1637-11.
El circuito SBX1637-11 (MM201), recibe una alimentación de +9 volts por los PINS 1 (VCC) y 3 (F SAP). La señal de silenciamiento (MUTE) ingresa al PIN 2 procedente del circuito integrado microprocesador de funciones IC101 MC68HC05T7, PIN 49

Por el PIN 4, ingresa la señal piloto de ST (Estereofonía) que envía IC MC68HC05T7 por su terminal 22. Los PINS 5 (MS0) y 6 (MS1), conforman los puertos de intercomunicación y selección de los modos MAIN  y SAP, en donde MAIN corresponde a la señal de audio normal de la señal de televisión sintonizada y SAP, al Segundo Programa de Audio, ambos modos seleccionables vía control remoto y desde la página de audio que el menú despliega en pantalla.

Al momento en que una señal estereofónica de televisión es sintonizada, el PIN 8 (STLED), emite una tensión de aproximadamente 0.3 volts, necesaria para poner en estado de conducción a Q122 (DTC144 LED-SW) el cual encenderá el led D108 que es el indicador de STEREO.

Por los PINS 10 y 11, saldrán las señales de audio descodificadas L y R, rumbo al IC431 LA7953 que es el circuito integrado selector de audio. Por el PIN 12, ingresa la señal MPX de audio suministrada desde el PIN 10 de la unidad de R.F. IFF-450A. El PIN 16, es MASA o TIERRA y el resto de PINS (7,9,13, 14 y 15), no se utilizan.

FALLAS EN AUDIO PRODUCIDAS POR AVERÍA EN EL CIRCUITO SBX1637-11

En la práctica, es poco probable que falle la línea de alimentación de +9 volts que ingresa por los PINS 1 Y 3, de manera que esta prueba puede omitirse.  La avería en reproducción de sonido es de carácter meramente evolutivo y consiste en lo siguiente:

Al inicio, la intensidad de sonido disminuye de manera casi imperceptible.  Con el paso de algunas semanas, el defecto puede ser notado con facilidad porque más allá de que la intensidad del sonido decrece significativamente, aparece distorsión (el sonido se escucha gangoso).

Bastan unos días más para que el receptor de televisión prácticamente se quede sin audio y sólo emita alguna señal ininteligible.

Los problemas descritos con anterioridad, sólo ocurren cuando el receptor de televisión es empleado en señal de televisión abierta, no así en el momento de utilizar la entrada de A/V. Esto último confirma las sospechas de un mal funcionamiento del circuito referido: La señal de audio suministrada a la entrada de A/V, no ingresa al descodificador SBX1637-11 ni guarda relación alguna con el mismo.

ACLARANDO DUDAS Y CONFUSIONES

Sony KV-27TS27 PCB de proceso de audio y video
Los síntomas que caracterizan un mal funcionamiento en un circuito SBX1637-11, suelen confundir al técnico de servicio porque son bastante similares a los que produce la unidad de R.F. IFF-450A cuando ésta última se encuentra fallando respecto del proceso de discriminación de audio.

PROCEDIMIENTO DE BÚSQUEDA

El siguiente procedimiento es bastante efectivo y ayudará a conocer cuál de los dos circuitos se encuentra dañado:

1.- Extraiga la TARJETA PBC DE VIDEO y desolde los PINS 10, 11 y 12 del circuito SBX1637-11.

2.- Desolde el PIN 10 de la unidad de R.F. IFF-450A.

3.- Ahora, solde un puente entre el PIN 10 de la unidad de R.F. IFF-450 y la pista de circuito impreso que corresponde al PIN 11 del circuito SBX1637-11. Se recomienda extremo cuidado para evitar la unión de pistas o PINS ajenos a esta unión de prueba.

4.- Vuelva a colocar la TARJETA DE VIDEO en el chasis y encienda el televisor, sintonice un canal de televisión y compruebe la calidad de audio que reproduce el canal derecho.

5.- Si la reproducción es aceptable, la unidad de R.F. IFF-450 funciona correcto y el problema se encuentra en el circuito SBX1637-11.

6.- Si la reproducción es defectuosa o similar al problema de origen, la unidad de R.F. IFF-450 requiere un ajuste de F.I.S., reemplazo o arreglo de la BOBINA 4045.  En cuanto al circuito SBX1637-11 es muy posible que se encuentre en buen estado. No obstante; en ciertas ocasiones ambos componentes fallan simultáneamente.

¿PORQUÉ SE DAÑA EL CIRCUITO SBX1637-11?

Circuito SBX1637-11, capacitores electrolíticos dañados

El circuito suele operar a temperatura considerable, la suficiente que con el paso del tiempo, dañará  la totalidad de sus capacitores electrolíticos mediante la fuga del LÍQUIDO DIELÉCTRICO.

La imagen de la izquierda, muestra un circuito dañado por fuga de la sustancia mencionada, que también es altamente corrosiva.


¿PUEDE REPARARSE UN CIRCUITO SBX1637-11?

En la mayoría de los casos -no obstante el aspecto que muestre el componente-, un circuito SBX1637-11 puede ser recuperado.

PROCEDIMIENTO

 Basta retirar la totalidad de los capacitores citados: Algunos tienen valores de 4.7 mfds y otros son de .47 mfds.  Para lo anterior, es imperante utilizar un cautín de temperatura adecuada, digamos la que suministran las magníficas estaciones  Weller de 60 watts.

Recuérdese que estos componentes son de MONTAJE SUPERFICIAL MSD por lo que recomiendo primero desoldar una terminal y luego la siguiente y finalmente, realizar los reemplazos, uno por uno.

Circuito SBX1637-11, reemplazo de capacitores.

 En ciertas localidades, los capacitores de montaje superficial no son comerciales; sin embargo, el problema puede resolverse si se instalan capacitores electrolíticos de uso común, para ello es necesario recortar los terminales, que deberán quedar a una longitud aproximada de 3 a 4 milímetros de su base.

El trabajo de reparación, no emplea más allá de 20 minutos de esmerada paciencia y la solución es muy efectiva.


viernes, 15 de julio de 2011

Tosaki EKDM-3000 Dvd sin imagen, sonido normal.


DESCRIPCIÓN DEL PROBLEMA

Existe un funcionamiento casi absoluto.  El reproductor puede cargar, leer y extraer los discos, todos los comandos del panel de funciones realizan su tarea correcta y la reproducción del sonido también pero NO HAY IMAGEN. Sólo es posible observar una trama monocromática y sin sicronía.

ANTECEDENTES

Hoy día, existen varios sistemas para la transmisión de señal televisión abierta de acuerdo con la región y particularmente el país en que se radica.  Los más conocidos o empleados son el NTSC y el PAL.

La característica principal que establece la diferencia entre estos sistemas, es el número de líneas de resolución empleadas para la creación de dos campos de exploración que sumados, constituyen un cuadro: Para NTSC, se emplean 525 líneas de resolución a una frecuencia de operación de 60 Hz. Para PAL, se emplean 625 líneas de resolución y una frecuencia de operación de 50 Hz.

El sistema NTSC , es ampliamiente utilizado en los Estados Unidos, México y Centro América. El sistema de televisión PAL, tiene utilidad en una vasta región de Europa y algunos países de Sudamérica. En consecuencia, los circuitos de sincronía y barrido horizontal en televisores son fabricados para recibir señales en sistemas PAL o NTSC.

El video que aparece al final de éste artículo, muestra con claridad lo que antes se ha expuesto: Un receptor de televisión en formato NTSC, intenta reproducir una señal de video en sistema PAL.  Los reproductores de Dvd, tienen la prerrogativa en enviar al televisor cualquiera de las dos señales; inclusive, algunos modelos cuentan con más variantes: HDMI, y PROGRESIVE, señales que sólo reproducen los televisores de alta definición.

El problema radica en que el defecto en imagen, imposibilita la visualización clara del menú en pantalla que, en condiciones normales permitiría elegir las distintas configuraciones de que está dotado el reproductor de Dvd.  En este caso, la necesidad de cambiar el formato PAL al su par NTSC.

ALTERNATIVAS DE SOLUCIÓN EFECTIVAS

El camino más adecuado y certero para devolver la normalidad al reproductor, consiste en el empleo de un recurso conocido como RESET del cual, desconozco hasta hoy la manera de efectuarlo.

No obstante, el cambio de norma es posible llevando a cabo una tarea muy sencilla.

Apunte con el control remoto hacia el Dvd previamente encendido y realice lo siguiente:




1.- Oprima SET-UP una vez.
2.- Oprima  flecha inferior dos veces.
3.- Oprima flecha derecha una vez.
4.- Oprima flecha superior una vez.
5.- Oprima ENTER una vez.
6.- Oprima SET-UP una vez.






Ver ejemplo en el video.



miércoles, 6 de julio de 2011

LG CD-964A No hay encendido/Reparación del transformador de fuente.


Sistema de audio LG modelo CD-964A
INTRODUCCIÓN

En esta ocasión, presento un equipo de audio portátil con reproductor de discos, cinta y receptor de radio A.m., F.m. y sistema de bocinas desprendibles, modelo CD-964A de la firma de LG.

El panel de funciones es totalmente digital, sin embargo, el reproductor de cinta está provisto de un mecanismo semiautomático de funcionamiento analógico, es decir: las perillas de funciones deben oprimirse mecánicamente.

El compartimento de reproducción de discos, está localizado en la parte superior al que se accede mediante la apertura de una pequeña puerta en color gris transparente, la cual debe oprimirse ligeramente hacia abajo.

Este equipo de audio, ingresó a mi banco de trabajo completamente muerto, es decir: sin encendido. Veamos los pasos que condujeron a su arreglo.


PROCEDIMIENTO DE REVISIÓN

1. En muchas ocasiones, el desarme puede ser innecesario si se ha tenido el cuidado en comprobar el estado del cable de línea mejor conocido como interlock.  En un artículo de reciente publicación, he citado un procedimiento muy sencillo para comprobar el estado de este elemento, el yack en donde entra este interlock y otros aspectos de interés: http://elrincondesolucionestv.blogspot.com/2011/06/sony-cfd-g50-no-hay-encendido-solucion.html

2. En el caso que hoy expongo, el cable se encontró funcionando correcto por lo que debí realizar el desarme correspondiente que en realidad es bastante sencillo.  Este equipo como muchos otros de su tipo, sujeta las dos partes de su gabinete por medio de tornillos localizados en su parte posterior.

CN901, suministro de tensiones para el circuito principal.
Logrado lo anterior, conecté el cable a la red para comprobar si el chasis principal era abastecido por la fuente de alimentación.  Los puntos a verificar son los PINS del conector CN 901, particularmente una tensión de +12 volts en el JUMPER W106, ver imagen.

En ninguno de los PINS, había suministro de tensiones.  Esta lógica simple, expuso por sí misma una teoría muy sólida: Existían grandes posibilidades de que el circuito principal se encontrase en buen estado y en consecuencia, el problema estuviera ubicado en la fuente de alimentación.

LG CD-964A, power supply (fuente de alimentación)
3. Del gabinete  posterior, extraje el módulo de la fuente de alimentación, el fusible F903 se encontró en buen estado.

Aprovechando el circuito expuesto, de nueva cuenta coloqué el cable de línea al toma-corriente, esta vez para comprobar si el devanado secundario de T901, entregaba una tensión que en este caso, debería ser ligeramente superior a 12 V.c.a.

No existía la tensión referida por lo que, debí comprobar el estado del puente rectificador y los semi-conductores principales que conforman el circuito de fuente regulada, sin encontrar desperfectos.

4. Desconecté el cable de línea de toma-corriente y luego, comprobé la impedancia del devanado secundario de T901. El embobinado se encontraba perfecto, marcando continuidad.  Después, realizé una prueba idéntica para el devanado primario del transformador: A diferencia del anterior, este devanado se encontró abierto. En la parte izquierda de la fotografía anterior, los dos puntos de soldadura superiores corresponden al espiral secundario y los dos primeros observados de izquierda a derecha en la parte inferior, son los correspondientes al espiral primario.

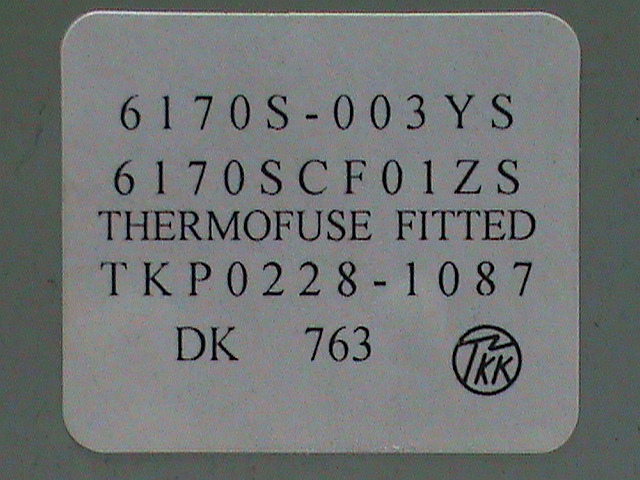

En vista de que una etiqueta adherida en un costado del componente, advertía con claridad la protección de este elemento por un dispositivo sensible al calor, un fusible térmico (ver imagen derecha), el siguiente paso consistió en desoldar el transformador del circuito impreso con la finalidad de conocer los puntos exactos de instalación del fusible térmico.

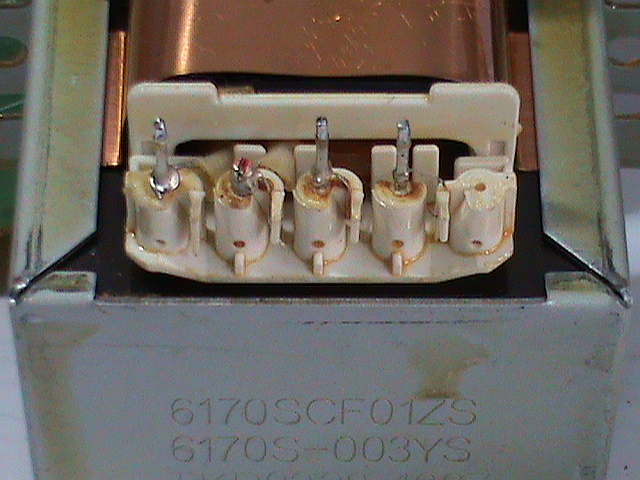

LG CD-964A T901, embobinado primario.
La imagen de la izquierda, muestra los PINS correspondientes al devanado primario del transformador T901.

De izquierda a derecha: El primer PIN, corresponde a la unión de un extremo del fusible térmico y un terminal de la línea de C.A.; el segundo PIN (de menor longitud que los demás) corresponde a la unión del extremo opuesto del fusible térmico y el terminal común del espiral primario de T901; el tercer PIN, corresponde al terminal para el devanado de 110 v.c.a.; el cuarto PIN, corresponde al terminal para el devanado de 220 v.c.a. (en este equipo no se utiliza).



La fotografía del lado derecho, permite observar con mayor detalle, los dos PINS en donde se encuentran soldadas las terminales del fusible térmico: de izquierda a derecha, los dos primeros forrados de tela color blanco.

Nótese que los terminales de el fusible térmico, están conectados en circuito serie entre el primer PIN y el extremo común del embobinado primario.  El cuerpo del componente, no puede observarse porque está instalado en el interior, adherido al embobinado primario de T901.

En este caso, un calor excesivo o anormal sufrido en este embobinado, ocasionó la apertura del fusible térmico quien a su vez, interrumpió el suminstro de 110 v.c.a. y en consecuencia el equipo quedó totalmente "muerto", sin encendido.

¿POR QUÉ SE ABRE EL FUSIBLE TÉRMICO?

La abertura del fusible térmico, puede significar una de dos posibilidades, a saber:

A) El equipo de audio trabajó sin descanso, por un tiempo considerable y bajo una temperatura ambiental que superó las especificaciones de seguridad del fusible térmico, el cual, al abrirse protegió al embobinado primario de T901. En este caso, el transformador puede recuperarse.

B) El equipo de audio sufrió una descarga eléctrica; el espiral secundario y/o primario sufrieron un sobrecalentamiento que lo (los) puso en corto poco antes de que el fusible térmico se abriera.  En este caso, el transformador no puede recuperarse salvo que se ordene un embobinado nuevo.

REPARACIÓN Y COMPROBACIÓN SEGURA DE T901

Desde un punto de vista físico, el aspecto que en fotografías muestra el transformador T901 es impecable y casi podría asegurarse que el embobinado se encuentra en perfecto estado.

No obstante, en muchas de las ocasiones, el embobinado se encuentra en corto circuito.  Esta circunstancia, no puede conocerse con precisión porque la impedancia típica de un embobinado de éstas características, es próxima a lo que representa un corto circuito: 0 ohms.

Para salir de duda, puede aplicarse un procedimiento de comprobación bastante sencillo y consiste en lo siguiente:

Prueba de T901: conexión correcta de clavija y lámpara.
1. El transformador, debe retirarse completamente del circuito de fuente regulada (Ver ilustración).

2. Identificar los terminales en donde se encuentra conectado el fusible térmico.

3. Una vez que se ha comprobado la apertura del fusible térmico e identificadas sus terminales, soldar en su sitio una lámpara incandescente de 60 watts y 110 V.c.a. (En este caso, los PINS 1 y 2, contando de izquierda a derecha)

4. Conectar un cable de línea con clavija en los siguientes terminales:

A) En el primer PIN que corresponde a la unión de un extremo del fusible térmico y un terminal de la línea de C.A.
B) En el tercer PIN que corresponde al terminal para el devanado de 110 V.c.a. ó en el cuarto PIN si es que el equipo trabaja con una tensión nominal de 220 V.c.d.

Habiendo realizado lo anterior, el siguiente paso consiste en conectar la clavija a la toma de red después de lo cual, ocurrirá uno de dos escenarios posibles:

T901: Medición de tensión en devanado secundario.
A) Al conectar la clavija al tomacorriente, la lámpara se ilumina entre un 85% a un 100% de su capacidad total.  En este caso, el transformador se encuentra en corto circuito.

B) Al conectar la clavija al tomacorriente, la lámpara permanece totalmente apagada o el encendido de su filamento es casi imperceptible.  En este caso, el transformador puede darse por bueno si el devanado secundario entrega la tensión de salida correspondiente, que en este caso es de 15.83 V.c.a.

Habiendo comprobado lo anterior, deben retirarse los elementos de prueba, instalar nuevamente al transformador T901 en su sitio y colocar un fusible de 2 amperes y 250 V.c.a. en los terminales del fusible térmico.

Para el caso aquí expuesto, la medida de solución descrita devolvió la funcionalidad correcta para el equipo de audio LG modelo CD-964A y que sin duda, también lo será para otros casos similares sin importar la firma del fabricante o las características del equipo.

¡Hasta pronto!
