Daewoo DTQ-26S1FC No enciende/Teoría de funcionamiento/Reparación.


Receptor de televisión Daewoo modelo DTQ-26S1FC


     PRESENTACIÓN

El presente artículo, mostrará un procedimiento de reparación implementado con éxito en un televisor de 25” marca Daewoo modelo 26S1FC chasis CN-2001A averiado por una descarga eléctrica severa. Sean bienvenidos, cordiales lectores y visitantes de ocasión del Rincón de las Soluciones Tv.

EXPOSICIÓN DE AVERÍA

En un principio, el receptor llegó al Centro de Servicio completamente muerto, de modo que el síntoma más evidente fue la ausencia de encendido.  El dueño aseguró que el televisor se encontraba funcionando segundos antes de que en su domicilio, de súbito se elevara el suministro de C.A. que por cierto hasta hizo estallar los focos en sus habitaciones, incidente producto de la explosión de un transformador de alta tensión en la vía pública.

ESTRUCTURA DEL ARTÍCULO

En aras de que el lector obtenga el máximo provecho del presente artículo, ponemos a su amable disposición la teoría de operación con relación al sistema de encendido del receptor en turno y luego, ofrecemos un procedimiento de reparación eficaz.


PROCESO DE ENCENDIDO, TEORÍA DE FUNCIONAMIENTO
Fuente de Stand-by y pulso de conmutación ON/OFF

Fuente de Stand-by de +5 vcc.
1. Una de las múltiples salidas de la fuente de alimentación corresponde al voltaje de stand-by de +5 que suministra un circuito de rectificación y regulación conformado por R808/1ohm y 1 watt, D806, Q802 y elementos asociados. El voltaje de salida es por emisor del transistor Q802 y debe aparecer de manera instantánea desde el momento en que el receptor se conecta a la red de C.A. Esta línea de +5 vcc alimenta a las terminales 12 y 16 del circuito integrado microcontrolador de funciones I701/LC864616-5875, el circuito de memoria Eeprom, el circuito IR y matriz del teclado.



2. Mediante su terminal 34 (señal del control remoto) ó  36 (teclado),  el microprocesador IC701/LC864616-5875 recibe la orden de encendido.  Por la terminal 42, IC701 envía un nivel lógico alto de +5 vcc que polariza la base del transistor QC701/2SC2412K.  QC701 cambia su estado de corte a conducción y envía a tierra un voltaje de +8.2 vcc mediante su terminal de colector.

Terminal 42 en IC701, conmutación de ON/OFF.
La maniobra anterior, elimina el vcc de +8.2 que por su base, mantiene en estado de conducción al transistor QC403/2SC2412K cambiándolo al estado de corte. En consecuencia, éste último transistor libera la señal de barrido horizontal que por colector envía a tierra durante el modo de Stand-by.

Circuito amplificador de la señal de diente de sierra de 15 734 hz, receptor Daewoo modelo DTQ-26S1FC.
















La generación de señal de diente de sierra y los circuitos de barrido.

1. Mediante la coordinación de un circuito divisor programable interno en IC501/LA7674 y un cristal de frecuencia de referencia (Z401/503 Khz), se crea la señal de diente de sierra de 15 734 Hz que sirve para excitar el circuito de barrido horizontal. Durante el encendido, esta señal  mantiene su frecuencia y fase mediante el empleo de otra señal de pulsos procedente de la terminal 1 (AFC) del fly back y que se aplica a la terminal 22 de IC501/LA7674 por medio de R420 de 240 ohms/1Watt.

2. Un voltaje de + 7.5 vcc producto de un divisor de tensión derivado de la línea principal de + 103 vcc  en la salida de fuente, alimenta al circuito oscilador horizontal interno de IC501/LA7674 por su terminal 30. El divisor de tensión está conformado por las resistencias R816 y R817 de 12 K-ohms/2 Watts. Desde el momento en que el receptor se conecta a la red de C.A. el voltaje descrito aparece sin variación.

Receptor Daewoo modelo DTQ-26S1FC generación de señal de frecuencia horizontal.
3. Durante la secuencia de encendido, la terminal 23 de IC501  suministra la señal de barrido horizontal que previamente libera el transistor QC403/2SC2412K,   aplicándola en la base del transistor excitador Q401/KTC3207. La señal de diente de sierra amplificada por Q401 es inducida a la base del transistor de salida horizontal Q 402/2SD1880 mediante el transformador de acoplamiento de impedancias T401.  El encendido de Q402 hace entrar en operación al transformador de barrido horizontal T402 (El Fly-back) el cual, pone en marcha al resto de los circuitos del receptor.

Circuito de amplificación de diente de sierra de 15 734 hz y conmutador de ON/OFF, Receptor Daewoo modelo DTQ-26S1F.






PROCEDIMIENTO DE REPARACIÓN

1. En primer término, revisé el transistor Q402 tipo 2SD1880, la salida horizontal.  El componente presentaba corto total; antes de cambiarlo había que realizar un trabajo de revisión a conciencia en el circuito de la fuente de alimentación.



Circuito de barrido horizontal en el receptor Daewoo modelo DTQ-26S1FC.


2. Los daños en la fuente de alimentación fueron en el transistor conmutador/amplificador Q804/MJE13009, el fusible de línea F801/4Amp., el varistor RS801 y el capacitor electrolítico C801/330mfd/250V.  En vista de la considerable cantidad de componentes disgregados que conforman este circuito regulador, fue necesario revisarlos en su totalidad, sin encontrar daños adicionales.

3. Reemplacé los componentes electrónicos descritos en los párrafos 1 y 2. La fuente de alimentación funcionó correcto: Bastó conectar el receptor a la red de C.A. y comprobar la presencia de tensiones por sus distintas líneas de salida, incluyendo la correspondiente al circuito de Stand by y la polarización principal de +103 volts p. Entonces realicé una prueba de encendido sin obtener respuesta favorable.

4. De acuerdo con la teoría de operación arriba descrita, habida cuenta de que el sistema de control se alimentaba correctamente con + 5 vcc, comprobé si por la terminal 42 del circuito integrado I701/LC864616-5875 existía el pulso de conmutación de arranque: ON: +5 volts, OFF: 0.00 volts, para lo cual había que presionar el botón de encendido manual o vía control remoto.  El resultado fue negativo, no había conmutación de estados lógicos.

5. En apego con múltiples experiencias, cualquier técnico de renombre que enfrenta una situación de este talante, tiene presente que la línea de conmutación de estados lógicos referida puede estar ausente por un bloqueo externo y por tanto ajeno al funcionamiento del microprocesador. Para descubrir una u otra posibilidad, basta realizar una prueba muy eficaz y que a continuación describo:

6. Desoldé del circuito impreso la terminal 42 del circuito integrado I701/LC864616-5875 para conocer si en la terminal ahora aislada, el pulso de conmutación aparecía.  El resultado fue negativo y las expectativas referentes a un daño en I701/LC864616-5875, aumentaron. Restaba reafirmar la sospecha.

7. Muchos también conocemos de sobra que un daño por descarga eléctrica puede alcanzar a cualquiera de los diodos conmutadores del teclado y sistema de control y en consecuencia producir algún bloqueo para el pulso de encendido, por ejemplo, hacerlos resistivos, de modo que la tarea siguiente consistió en comprobar el estado de D701, D702, D703, D704, D706, D707, D708, D710 y D711. Es difícil que un óhmetro de baja calidad detecte diodos resistivos, de no contar con un instrumento confiable, es preferible reemplazar todos los diodos.

¿El cristal de referencia X701/8Mhz?, ¿Algún interruptor de la botonera resistivo o en corto? Estas últimas posibilidades representaban poco tentadoras si se tomaba en cuenta el origen del problema, una descarga eléctrica. Los diodos se encontraron en buen estado y ahora debía tomar una decisión, no había mañana.

8. Frente a la disyuntiva, no había camino más claro que cambiar el circuito integrado microcontrolador tipo LC864616A, la ejecución de las pruebas anteriores de suyo irrebatibles y sus consabidos resultados, me animaron para adquirir un circuito nuevo.  El reemplazo despejó cualquier duda: después de su instalación, logré el reestablecimiento de la conmutación en la terminal 42 que representa los dos estados lógicos de alto y bajo y con ello, el proceso de encendido se cumplió cabal, tal como describe la teoría de operación ofrecida en el presente artículo. De esta manera, conduje a buen término este proceso de reparación.




Circuito integrado LC864616A, receptor Daewoo modelo DTQ-26S1FC.

Para consultar un problema de audio presentado en el mismo tipo de receptor (marca y modelo), visitar el siguiente enlace:

¡Hasta la próxima!

domingo, 22 de abril de 2012

Samsung MAX-DX76 Sin encendido.

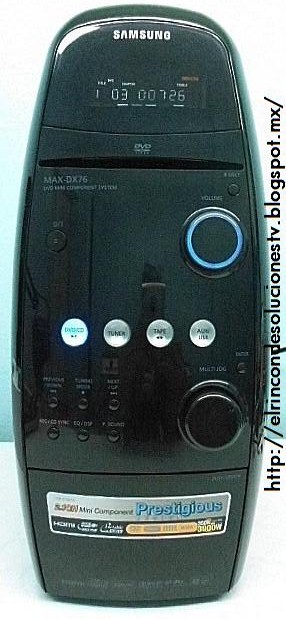

Sistema de audio Samsung MAX-DX76.
PRESENTACIÓN

Hace pocos días recibí en mi Centro de Servicio un equipo de audio Samsung modelo MAX-DX76 que por sus dimensiones y diseño asemeja a un CPU para PC.  Además de la innovadora aerodinámica que muestra su diseño exterior, lo más destacable del sistema es su reproductor de Dvd provisto de un mecanismo automático de inserción horizontal de disco, un puerto de USB para la reproducción de archivos Mp3 y un amplificador de audio múltiple de 5.1 canales.


EQUIPO DE AUDIO INTERVENIDO

Un número de servicio escrito sobre una cinta adhesiva (masking tape) pegada en la parte posterior del equipo, me hizo entender que el aparato venía de otro taller de servicio por lo que estimé la inutilidad de interrogar al propietario.  Su testimonio reforzaba mi sospecha, pues él me preguntaba sobre la posibilidad de rescatar el equipo de audio con vida inquiriendo ciertas circunstancias que suelen obstaculizar una reparación, como la falta de refacciones.  Entonces no tuve duda: Me fue claro que la naturaleza de la falla presentada en el equipo de audio había sido de mayor talla frente a alguien que no supo enfrentarla. El propietario buscaba otra oportunidad para su equipo, mientras valorando los riesgos que esto representa (la impericia de algunos compañeros suele concitar daños mayores a los de origen), decidí recibirlo.



        EXPOSICIÓN DE AVERÍA

El síntoma presentado en este equipo era poco alentador: Con tan sólo conectarlo a la red de C.A., los controles de selección CD, AUX, RADIO Y TAPE, encendían simultáneamente en color azul junto con el aura que circunda el control de volumen y la luz roja del piloto de la perilla de encendido. Todo esto, contrastaba con la falta de iluminación del DISPLAY fluorescente. Temí por un daño en el microprocesador.

Por su lado, el panel de control, no recibía las distintas órdenes ejecutables, sea mediante el empleo del control remoto o en forma manual.  Al desconectar la línea de C.A. y volverla a conectar, el evento descrito se repetía inexorable. La imagen del lado derecho acusa con exactitud lo que he descrito.


          PROCEDIMIENTO DE REPARACIÓN

1. Para enfrentar averías como ésta, no es de mi agrado acudir a la guerra sin fusil de modo que lo primero que hice fue encender mi PC, abrir el archivo que contiene el manual de servicio y realizar un estudio pormenorizado en relación con el sistema de encendido. Si hay interés en conseguir este valioso documento, hacer clic aquí.

2. Acorde con la avería presentada más lo que había indagado en el manual de servicio, supe que debía trabajar en dos circuitos: En la fuente de alimentación y en el Circuito de Control CPU.  Para acceder a ambas secciones, primero debí quitar las cubiertas laterales del equipo y luego, por su costado derecho viéndolo de frente, retirar tres tornillos color plata que sujetan el contenedor metálico en donde se aloja el circuito de la fuente de alimentación, veamos imagen:




3. Con la finalidad de trabajar seguro, fue importante separar el circuito de la fuente de alimentación de su contenedor metálico y luego descansarlo en el filo de la base metálica inferior del  equipo colocando entre ambas superficies un objeto aislante, en mi caso un cuaderno de notas.


Equipo de audio Samsung modelo MAX-DX76, circuito de fuente de alimentación SMPS.


4. Con el equipo dispuesto en una posición cómoda para el servicio, fue relativamente fácil llevar a cabo una serie muy breve de comprobaciones que sugiere la sección Troubleshooting del manual de servicio respecto a problemas de encendido, veamos:


Equipo de audio Samsung modelo MAX-DX76, circuito impreso MAIN.


5. En primer término, el diagrama de flujo del apartado “MAIN” sugería comprobar la existencia de un voltaje de +5 vcc en los PINS 14, 40, 55 y 89 del circuito integrado del control del sistema UIC1.  En este equipo, el voltaje descrito aparecía con naturalidad en cada uno de los PINS referidos.  Del suceso, se desprendía una clara conclusión: Por un lado, la fuente de alimentación funcionaba correcto, por lo menos con el suministro de la tensión referida (Conector CN3, PIN 11) y por el otro, los diodos rectificadores UD3, UD4 y UD5 tipo 1N4148 no interrumpían el trayecto de dicho suministro hacia los PINS 14, 40, 55 y 89 de UIC1.


Equipo de audio Samsung modelo MAX-DX76, circuito integrado micro-control del sistema UIC1.


6. De acuerdo con el resultado, el diagrama de flujo ahora exigía comprobar si  por el PIN 95 de UIC1 había un voltaje de +5 vcc denominado POWER SENSE el cual debe llegar desde el PIN 7 del conector CON2; de persistir la negativa, ese mismo +5 vcc debía buscarse en el PIN 9 del conector CN3 en la fuente de alimentación SMPS. En ninguno de los puntos referidos existía esa tensión de +5 vcc que de acuerdo a lo contemplado en el diseño del circuito, significa la tensión básica para encender el equipo en el momento en que éste es conectado a la línea de C.A.

Equipo de audio Samsung modelo MAX-DX76 Conector CN3 en fuente de alimentación SMPS.


La generación del voltaje POWER SENSE +5 vcc, tiene su origen en el rectificador D51 y la resistencia limitadora R52 de 100 ohms y ¼ de watt, la línea viaja al Conector CN3 por el PIN 9, pasando antes por el transistor Q51, de ahí se dirige hacia el conector CON2 del circuito impreso de control y por último, el +5 vcc llega al PIN 95 de UIC1.

Tomando nota de lo anterior, creí necesario comprobar el estado de D51, R52 y Q51, los dos primeros se encontraron en perfecto estado, el transistor estaba en corto circuito, se trata de un KSP2222A.


Equipo de audio Samsung modelo MAX-DX76 Circuito de rectificación +5 vcc POWER SENSE.


8. De acuerdo con la hoja de datos, Q51 es un transistor de propósito general tipo NPN y pude adquirir uno nuevo del mismo tipo.  Después de su instalación, ejecuté una prueba de funcionamiento: El voltaje POWER SENSE salió con naturalidad por el PIN 9 de CN3, llegando así al PIN 7 de CON2 y de ahí hacia el PIN 95 de UIC1.  La tensión de +5 vcc en los PINS 3 y 4 de CN3 que tampoco existía, también apareció y el equipo de audio encendió correcto, concluyendo con éxito este procedimiento de servicio.

Para consultar un artículo relacionado a la reproducción de discos con el  mismo modelo, hacer click en el primer enlace.  Para obtener asesoría sobre la reparación del amplificador de audio, consultar el enlace de más abajo.

http://elrincondesolucionestv.blogspot.mx/2011/06/samsung-max-dx75-no-reproduce-los.html
http://elrincondesolucionestv.blogspot.mx/2012/03/lg-ht353sd-a2-no-reproduce-el-sonido.html

¡Hasta pronto!
