lunes, 29 de junio de 2015

Philips 32PFL2908/F8 chasis PL13.9, sin encendido.



*Colaboración de Pancho Javi Corona, País: México.


INTRODUCCIÓN

El reemplazo de tarjetas electrónicas en televisores digitales, resulta una labor complicada si se toman en cuenta dos de sus factores clave.  De encontrar un dispositivo nuevo  –que es poco probable- su costo es siempre desorbitante y por lo común, un presupuesto de compostura elevado NUNCA será autorizado por el cliente. Por otro lado, la Internet se ha convertido en vehículo ideal que suscita el intercambio o la compra-venta de partes para receptores de HDTV. Sin embargo, por obvias razones, adquirir una tarjeta de medio uso, implica un importante riesgo para quien se incline por tal opción.  Y de tratarse de un circuito MAIN, cuidado con el software instalado en él pues éste no siempre coincide con el del televisor que se intenta reparar.

No obstante de una y otra adversidad, es frecuente contar con noticias gratas en relación a casos de servicio que salen avante, para lo cual, sortean las complicaciones ya descritas, eligiendo para ello, un camino que aunque no lo sea, parece mucho más complicado: Trabajar en directo sobre los circuitos impresos que se sospechan causantes de la avería. Tal es el trabajo ejecutado a la perfección por nuestro amigo y colaborador Pancho Javi Corona, quien en días recientes, fue asistido con éxito por otros profesionales del ramo en el Rincón de Soluciones Tv de Facebook.  Va nuestro sincero reconocimiento a uno y a otros.  A continuación, los detalles.  Al conectarla, la Fuente de Alimentación del receptor, emitía un zumbido que desaparecía al desvincular la tarjeta del circuito impreso MAIN.


DESARROLLO DEL DEBATE

De acuerdo con los datos disponibles en el tema abierto por el autor, tal parece que el receptor de televisión de LCD Philips, le ha llegado sin encendido a un grupo de trabajadores de PEMEX. Pancho es quien se encarga de su revisión y para lo cual, expone en el Rincón, cuál es la situación general del receptor y las maniobras preliminares que él mismo ha ejecutado.

Las respuestas, llegan muy pronto.  Varias de ellas, apuntan en la misma dirección.  Y no deja de sorprender un acontecimiento que creemos importante citar: Al parecer, otros compañeros tienen en su banco de trabajo, un caso idéntico por lo que no tardan en intervenir.  De este modo, el debate transita muy pronto por un entramado con pronóstico de difícil desenlace.  Y es que muchos consultan y otros más responden, todos a la vez. Y otros más, aprovechan la ocasión escribiendo sarcasmos que sólo a ellos causan gracia.

Sin embargo, nos queda claro que  Pancho se entiende a la perfección con dos profesionales clave, Saul Chazari y Rebelde Ross.  Este último, le asiste con maestría y hasta se da tiempo para sugerir al resto del grupo que “se vayan poniendo a enfriar las caguamas” esto, en vista de que él considera que la solución, está por llegar.  Ross, no se equivoca.

Receptor de LCD Philips moelo 32PFL2908/F8, tarjeta MAIN.
Sin importar que le sorprenda la noche y luego la madrugada, Pancho trabaja en el circuito MAIN ejecutando las recomendaciones leídas.  Como ya se dijo, existe un sentido de convergencia en cuanto a las opiniones de los expertos: Que se revisen ciertos capacitores de cerámica posicionados en las inmediaciones de circuitos de regulación de la MAIN.  Y así lo hace el reparador hasta dar con el dispositivo C3943 que lo encuentra en corto total, aunque antes, por sugerencia de Rebelde Ross, revisa a C3616.  C3943, es cambiado por Pancho y entonces, el receptor deja de zumbar para encender correcto.

La actitud de Javi Corona es muy aleccionadora.  En un comentario que a modo de despedida nos escribe, deja noble rasgo de su personalidad: Agradece la participación de todo el grupo, incluyendo la de Cesar Mendoza Ramos, quien en uno de sus mensajes picantes, le espeta un: “Aquí está el diagrama, aprende a leer, sólo bájalo…”

Lo anterior, da pie a que el Rincón de Soluciones Tv determine una visita al perfil  de aquél quien en ningún momento tomó los comentarios negativos como auténtica humillación.  De acuerdo con los datos ahí vistos, todo parece indicar que Javi es parte de la nómina de un complejo industrial con tecnología de punta, Petróleos Mexicanos.  No hemos conversado con él, aunque es de suponer que para estar ahí, los conocimientos de Pancho son infinitamente superiores como para que alguien le escriba un despropósito sin conocerle.

Ubicación de C3943 en el diagrama de servicio, página 65.
Se agradecen además,  las participaciones de nuestros compañeros Labodelek Lde y Kevin Gabriel Ortiz.  El primero de ellos, con la atinada idea de enmarcar en el diagrama los dispositivos electrónicos involucrados con la avería y el segundo, por subir a la red el Manual de Servicio.  Si algún lector desea consultar el tópico de Pancho Javi Corona, tenga la amabilidad de dar un click aquí.

Y para nuestros camaradas de Centro y Sudamérica  que quizá no entienden del todo el término dicho por Saul Chazari, en el sentido de abogar por las “caguamas” den un click por acá, aunque lo ahí visto, sea un festejo desbordado por un excesivo consumo de la alusiva bebida alcohólica cuya forma del envase que la contiene, en nada asemeja al mote aplicado a un espécimen de tortuga habitante del Océano Pacífico mexicano, la Caguama.

Salud, entonces.


¡Hasta la próxima!

lunes, 22 de junio de 2015

Sony CFD-G70. Sin reproducción de Cd y cinta.

*Colaboración de Luis Hernández. País: México.

Sistema de Audio Sony modelo CFD-G70.
Solución: se procedió a cambiar motores del pickup del láser y tope del mismo.

Se dió servicio adecuado al sistema de cassette, se cambiaron todos los pulsadores (botones, botoneras) y el sistema quedó como nuevo.

Nota: siempre tengo la "suerte" de reparar aparatos provenientes de otro taller aunque después de todo, esto sea un reto que otro no pudo resolver. El equipo venia en condiciones de Problema: no funcionaba el cd, el cassette y pulsadores en falso contacto.

Reparación precaria: Sucio, conectores tipo flexibles cortados, botones usados (no se veían nuevos), soldaduras frías, motores viejos ya reciclados y tornillos faltantes.  El cliente me comenta que el anterior técnico no pudo reparar el sistema de cassette y cd porque ésto, según él, ya es obsoleto y las piezas no se consiguen (solo un motor y una cabeza de cassette).

Sistema electrónico, Cd.
No digo que no, muchos o pocos suelen hacer (trasplantes de piezas de los chasis que hay) para reparar algún tv, estéreo o un dvd, yo lo hago también, pero un poco de esfuerzo de nuestra parte no cuesta nada.

Hago lo posible para arreglar lo que recibo y que el cliente se marche con la satisfacción de llevarse su aparato en buen estado.  Cuando en verdad no consigo piezas nuevas, le hago saber al cliente si utilicé alguna que tenia a la mano, pero que tenga mas cuidado para la próxima.

Creo que la honestidad y el esfuerzo es la mejor forma de ganar clientes y amistad de los mismos aunque hay que saber con quién, eso sí que lo tengo siempre cuenta.

Bueno, hasta la próxima.

sábado, 13 de junio de 2015

Teac Nostalgia GF-280. Sin audio.



Teac Nostalgia modelo GF-280.  Joya musical.





















Hace pocas semanas, un cliente me trajo esta joya que reproduce  C.d.´s, cuenta con sintonizador de radio AM/FM y con aspecto de receptor antiguo.  Aunque ya pasó mucho tiempo, recuerdo muy bien que  tan magnífica línea de aparatos fue lanzada al mercado en 2002 y un año y medio más tarde, por distintas descomposturas o malos tratos, éstos ya habían llegado a mi Centro de servicio.

Otros compañeros de profesión que han vivido experiencias idénticas, estarán de acuerdo conmigo acerca de la docilidad encontrada a la hora de trabajar con un Teac Nostalgia,  por lo que no existe mayor dificultad para volver a dejarles como nuevos.  Sin embargo, para entregar el último de ellos abonado a mi cuenta de trabajo, confieso que sufrí un poco.

TESTIMONIO DE EL CLIENTE

Interruptor on/off improvisado en el Teac GF-280.
Mi visitante distinguido, explica que entre otros acontecimientos, el Teac Nostalgia se ha quedado sin reproducción de sonido.

Los desperfectos adicionales, saltan a la vista, por ejemplo, la bandeja de los discos no puede ser expulsada, el parlante superior en forma de flor enorme no funciona y al sacudirlo, el aparato asemeja una maraca porque en su interior hay partes sueltas.

Además, mi cliente suplica que de ser posible, se elimine un interruptor de palanca que alguien le prendió en la tapa posterior y que en un tiempo, sirvió para encender y apagar el sistema. La petición es clara, hay que devolver la apariencia natural al equipo.

RESULTADOS DE REVISIÓN

Teac Nostalgia GF-280, vista de partes.
No fue agradable para mí, encontrarme con la novedad y la pena de que el pobre reproductor ya había sido víctima de alguien que nada tiene qué ver con un oficio de enorme responsabilidad como el nuestro.

Para comenzar, el mecanismo de reproducción de discos, venía sin los tornillos que sujetan el montaje a la superficie inferior y además,  se encontraba fuera de sincronismo. Por si esto fuera poco, al artilugio le faltaban dos engranes.

En el circuito impreso general, descubrí que el control de volumen/on-off, también estaba inservible, hallazgo que en verdad me preocupó. De momento, temí no conseguir un elemento que aloja en su vástago dos potenciómetros de 50K –también dañados-, es de dimensiones pequeñas, y además, cuenta con un interruptor eléctrico.  De antemano, sé lo difícil que resulta encontrar algo con características tan caprichosas y sobre todo, en una época de mercado voraz.

Lo demás que observé, me indignó sobremanera.  El reparador improvisado, utilizó una mezcla a base de bicarbonato con una sustancia desconocida, ésto claro, para “fabricar  un pegamento” que en lo personal, nunca pongo en práctica.  Hay razones sensatas que estimulan a ciertos fabricantes para ofrecer la plastilina epóxica, el plasti-acero y más productos apropiados para tales fines.  Ya entrados en gastos, que alguien adivine el destino que tuvo esta mezcla repugnante.

ARTIFICIOS DE UN CHARLATÁN DE LA ELECTRÓNICA

Control de volumen dañado por corrosión de sustancia extraña.
Con el “pegamento”, este sujeto trató de reparar el control de volumen/on-off relatado, ¡Válgame el Señor!  Por lo que pude deducir, la ilusoria intención consistía en unir la parte del interruptor cuya baquelita se encontraba rota y los contactos eléctricos, quemados. La misma sustancia, estaba impregnada en el micro-switch Open/close que va instalado en la parte inferior del Sistema mecánico de C.d.´s.  El "poderoso pegamento", dañó por completo a este último, al grado de dejarlo inservible.

En este momento, no faltará alguien que me esté leyendo y descalifique mi crítica aunque sepa perfectamente que al entrar en contacto, la sustancia improvisada corroe los circuitos impresos y sus dispositivos electrónicos al grado de podrir las pistas.

 Pregunto: ¿A qué debemos tanta insensatez?

De mi parte, hice un voto personal: Si no reparo el Teac Nostalgia como Dios manda, lo devuelvo.  Y lo reparé.

MOMENTOS RESOLUTIVOS

La primer asignatura, consistió en realizar la reparación de la parte mecánica de los discos y para lo cual, eché mano de la innumerable cantidad de mecanismos que con el tiempo he recuperado de otros reproductores que se han dañado de cualquier cosa, menos de la parte que ahora me importa.  De este modo, dispuse de los engranes que faltaban, incluyendo el interruptor encapsulado de Open/Close.  Una faena adicional a cuenta de limpieza de los motores, la lente y los rieles, devolvió un funcionamiento del 100% al reproductor de los discos.

Repuesto muy similar, lado derecho.
La  siguiente tarea que por momentos creí imposible de ejecutar, fue cumplida cabalmente y residió en acudir a las refaccionarias en busca del potenciómetro alusivo.

En mi haber, no cuento con santos de mi devoción aunque sí con ciertos establecimientos mercantiles que a pesar de los años transcurridos y la vorágine producto de la revolución de la nueva época, permanecen ahí, ofreciendo lo que otros ya no venden ni por casualidad. Me refiero a Electrónica México, establecida por décadas en la calle de República del Salvador número 3, en el Centro de la capital Azteca. Ahí encontré la unidad que faltaba para armar el rompecabezas y así, entregar justa cuenta a mi contraparte.

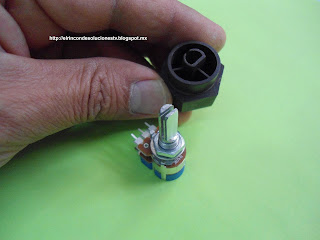

Solución a la perilla para vástago de media caña.
Pero había un pequeño detalle: El vástago del nuevo elemento era redondo y para embonar correcto, la perilla original requería de un eje de media caña.  Sin embargo, el taller aguardaba mi regreso, ahí se encontraba mi amoladora de banco con la que le di forma a la manivela referida y el componente, quedó perfectamente instalado.


El compromiso llegó a feliz término mediante el reemplazo de los interruptores miniatura del panel de registro, que entre otras cosas, hizo funcionar al parlante superior en forma de enorme flor.

Al momento de recoger el Teac Nostalgia GF-280, noté la absoluta satisfacción de su propietario, la mejor retribución a mi trabajo.


¡Hasta la próxima!


miércoles, 10 de junio de 2015

Normas de convivencia en el grupo de Facebook.


1. El Rincón de Soluciones Tv, no es una zona de prebenda para internautas cuyo deseo único se reduzca a la publicación de productos comerciales, participación de puerilidades, intento de promoción personal o de una URL intrusa.  Si usted ya es miembro, cuídese de ponerla en práctica, de lo contrario, sin dilación ni aviso de por medio, será expulsado de nuestra comunidad.

2. La página fue concebida para la sociedad de reparadores en el mundo.  Los temas se encauzarán sólo a consultas técnicas, exposición de soluciones o experiencias en el banco de trabajo, solicitud de archivos, intercambio de ligas que sean del interés colectivo y toda temática inscrita al servicio técnico en equipo de audio, video, electrodomésticos, telefonía, electricidad, sistemas de entretenimiento y cómputo.

3. El trato entre miembros que participen en un debate, será siempre cordial.  Habrá consentimiento de encuentros entre dos o más puntos de vista divergentes si éstos se sostienen dentro del límite de la cordura, se evite la mofa, el insulto y el uso de expresiones vulgares.  Los mensajes que quebranten tales preceptos, serán eliminados por la administración y los responsables, abonarán a su cuenta su primera y única amonestación.  La reincidencia,  originará la expulsión de individuos del grupo.  De igual forma, los administradores anularán  en su totalidad los temas cuyo desarrollo cree división colectiva y con ello, se vulneren las normas de convivencia aquí establecidas.

4. La comunidad en general, tiene el deber de alertar sobre cualquier publicación extraña; en especial las que Facebook precisa como portadoras de recados maliciosos.  La tarea de la administración, es poner a su sociedad a salvo, de modo que eliminará los contenidos y expulsará a los responsables.

5. Las personas que soliciten asistencia, harán uso de una única divulgación en donde se debatirá sólo lo que incumba al tópico en concreto.  Queda prohibido publicar más de un mensaje sea éste para ampliar, modificar o exponer la misma tesis.  Los demás participantes, honrarán la consulta desde el momento en que eviten la escritura de nuevos cuestionamientos dentro del  contorno destinado a la anotación de sus respuestas.

6. La expresión de un testimonio claro y conciso, es requisito indispensable para exponer la naturaleza de la avería encontrada en el equipo que se intenta reparar, los trabajos que se han ejecutado en él y sobre todo, su identificación plena, a saber: Marca, modelo y tipo de chasis.  Los envíos que no cumplan con la disposición, serán eliminados salvo que por parte del grupo, reciban asistencia abundante. Cuando los técnicos descubran la presencia de cuestionamientos emitidos por alguien que desconozca la profesión, se abstendrán de procurarles auxilio y la administración se encargará de eliminarlos.  Las consultas de partícipes sin conocimientos de la rama de Electrónica, sólo se admitirán si se encaminan en algo distinto a lo que constituye una petición de asesoría técnica.

7. Este lugar, ha demostrado la eficacia ofrecida por sus valiosos asistentes al rogar que los argumentos sean acompañados con imágenes o de un vídeo que demuestre el desperfecto a resolver.  De tal suerte, el consultante consigue colaboraciones abundantes y en casos apremiantes, de contenido puntual y muy certero.  Quien recibe ayuda, tiene el deber de corresponder contestando cada uno de los apoyos recibidos y en cuanto la tenga en sus manos, indicará cuál fue la solución. Siempre que la administración cuente con el permiso apropiado, publicará en http://elrincondesolucionestv.blogspot.mx las consultas, los casos solucionados y cualquier tema de interés general que se destaque por su extraordinaria elaboración y contenido.

8. El mural de expresión, concede a sus agremiados la circulación de invitaciones a seminarios de actualización y confiere también los contenidos  tocantes a la compra-venta o intercambio de repuestos electrónicos, instrumentos de medición, bibliografía y todo bien material asociado a la profesión.  Quienes así lo dispongan, cuidarán de no saturar dicho espacio y para lo cual, evitarán la emisión de escritos de idéntica naturaleza dentro de un lapso menor a 72 horas.

9. La ejecución de los procedimientos de reparación aquí descritos, es responsabilidad absoluta de quienes los realizan.  Nuestro grupo en Facebook no acepta cualquier responsabilidad que derive en daños a equipos de audio y video ni recomienda el ejercicio de la profesión a personas sin el mínimo conocimiento de la rama de Electrónica. La carga de archivos y cualquier material protegido por COPYRIGHT© a nuestro círculo, es responsabilidad única y absoluta de quien la realiza.

10. La invitación para unirse al Rincón de Soluciones Tv en Facebook, apareció por primera ocasión en http://elrincondesolucionestv.blogspot.mx y desde entonces, se prescinden las prácticas segregacionistas, sean de raza, religión, condición social, económica, política y de género.  De este modo y sin excepción, todo navegante del espacio virtual puede tomar parte en la agrupación, previa solicitud emitida desde su perfil personal de Facebook.  Cualquier disposición que contravenga lo aquí establecido, debe ser notificada con los autores del blog.


Cordialmente: La administración.

jueves, 4 de junio de 2015

Fabricación de un circuito grabador de memorias Eeprom.



15 elementos son necesarios para fabricar el circuito grabador de Eeprom.
En la red, hay bastantes publicaciones que proponen la construcción de circuitos grabadores de Eeprom para TV.

Algunos proyectos lucen muy atractivos aunque sólo son para venta al público, de modo que el fabricante no incluye la lista de material, ni explica su proceso de elaboración.

A propósito del tema, me parece que hay que dar reconocimiento al ingenio visto en la afamada “cucaracha” del Perú, multiplicada en la red con constancia y que cita a un circuito grabador amateur cuyos dispositivos electrónicos son alojados en el interior de un conector DB9 o de un mouse en desuso y que para hacerlo, es prescindible el uso de un PCB; entre mis pertenencias, tengo un bicho como éste.

De su parte, los proyectos capaces de copiar los datos de un Eeprom en otro dispositivo y sin auxilio de la PC, parecen más fascinadores, sin embargo, los fundamentos en el IC copiado, no pueden ser comprobados con los que contiene el Eeprom original, dando como resultado una desventaja digna de tomar en cuenta.  Tengo también un grabador como éste aunque por falta de confianza en él, hace tiempo lo dejé de utilizar.


En esta oportunidad,  pongo a la amable consideración del gremio electrónico, un proyecto más en donde el reto es hacer un simple PCB que agrupe los 14 dispositivos necesarios para fabricar un circuito grabador de Eeprom compatible con el programa Pony Prog y de utilidad en PC´s que dispongan de entrada serial.

El diseño, lo he obtenido con el Programa Proteus Desing Suite, versión 8.0. y por tanto, mis lectores pondrán en práctica la fabricación del PCB mediante el recurso de planchado.

Para descargar los patrones con las dimensiones exactas y que serán impresos al 12.5% en hojas de papel couché tamaño carta, sólo hay que dar un click aquí. (Es necesario poseer una cuenta en Facebook).  Si el enlace anterior no funciona, obtengan el documento en este sitio. Elijan el modo "Descargar con el navegador."






LISTA DE COMPONENTES

1. Dos resistencias de 4.7K y ¼ de watt.
2. Una resistencia de 390 Ohms y ¼ de watt.
3. Tres diodos zéner de 4.7 volts y ½ watt (1N750A)
4. Una base de 8 Pins para circuito integrado.
5. Tres diodos 1N4148.
6. Un conector DB9 hembra con 90º de ángulo de instalación.
7. Un diodo emisor de luz de 5mm.
8. Un capacitor electrolítico de 47mf y 25 volts.
9. Un capacitor de cerámica de 100nF y 50 volts.
10. Una placa fenólica de 5cms por 5cms.

Diagrama










Tengo en la red y en el propio Rincón de Soluciones TV, demasiados amigos que aún desconocen el manejo de programas para diseñar circuitos impresos.  A ellos recomiendo invertir un poco de su tiempo en el estudio de tan interesantes recursos que hacen de un simple trabajo, algo que luce 100% profesional.

Hace unos 30 años, la elaboración de circuitos impresos se realizaba a duras penas manipulando entonces los símbolos transferibles que aún fabrica Rapid Circuit.  No cabe duda que los tiempos han cambiado y ahora, celebro el privilegio de conocer las nuevas formas para hacerlos. A continuación, presento a la comunidad un video que demuestra el proceso de fabricación del circuito electrónico aquí descrito.

¡Hasta la próxima!
