martes, 17 de abril de 2018

Samsung LN32A550P3F, tarda en encender.


Colaboración: RD Garam País: México.


Receptor de HDTV Samsung LN32A550P3F.


Hoy quiero compartirles de una manera muy breve, una falla muy típica en las pantallas Samsung modelo LN32A550P3F, la cual comenta el cliente que la llevó a un Centro de Servicio en donde después de permanecer allí algunos días, le dijeron que no pudo conseguirse “la tarjeta dañada”.

La falla presentada consiste en que al darle la orden de encendido el receptor demora mucho tiempo para hacerlo y cuando así ocurre, por los altavoces (bocinas) se oye un chillido agudo y estruendoso.

Al proceder con su revisión, pude observar que alguien ya había cambiado 4 capacitores electrolíticos en la Fuente de Alimentación.  Los valores en cuanto a capacitancia y voltaje, eran los correctos.

IC101 e IC1203, receptor de televisión Samsung LN32A550P3F.
Como dije anteriormente, se trata de una avería típica y que para enfrentarla sólo basta con ejecutar una simple medición la cual consiste en tomar lectura en volts en el IC 101, un conversor de DC-DC localizado en el circuito impreso MAIN y que recibe 5 volts en su entrada para entregar en su salida +3.3v.  Al realizar la medición, se comprobará que la salida en mención sufre una fluctuación indicando con esto que se debe reemplazar los siguientes dispositivos: IC 101 MP2363DN, IC 1203 STA335BWS y C102 el cual polariza a IC101. En lo personal, reemplazo este capacitor por uno electrolítico de 47mf/16V.  De esta manera, no es necesario cambiar el Circuito impreso MAIN en virtud de que el receptor vuelve a funcionar al 100%.

Por su atención, les doy las gracias.  RD Garam.


DE LA REDACCIÓN

De acuerdo con la información de su hoja de datos, IC 1203 del tipo STA335BWS es un Amplificador de Audio clase SMD.  Para consultar dicha información en línea, dar un click aquí.  Se incluye también la hoja de datos de IC 101 MP2363DN.

El manual de servicio, se puede descargar de ésta lista.  Para ver la publicación original de RD Garam, visitar éste enlace.

¡Hasta la próxima!

domingo, 8 de abril de 2018

Samsung CT5038 chasis K15A, sin encendido.

Colaboración: Gerlin Enrique Santos Corado. País: Guatemala.



Receptor de televisión Samsung CT5038, chasis K15A.
Enfrentar una avería por falta de encendido en televisores de TRC, no siempre resulta un trabajo fácil de realizar considerando que en la ejecución y proceso de encendido,  es ineludible la intervención de más de un circuito electrónico.  La Fuente de Alimentación, El Circuito de Barrido Horizontal y el Sistema de Control, son sólo algunos de ellos. Con el apoyo de nuestra comunidad -el Rincón de Soluciones Tv en Facebook- Gerlin Enrique Santos Corado solucionó este caso del cual realizamos una breve reseña y su respectivo análisis.

El capacitor de anchura.
Destacamos aquí una de las respuestas, escrita y publicada en el foro a cuenta de Enrique exponiendo un dato que consideramos importante y en el sentido siguiente, según sus propias palabras:

""Amigo el condensador que se encuentra entre colector y emisor del horizontal es éste, ya lo reemplacé pero al conectar la tv a la red eléctrica, se escucha siempre el tic tic tic  y el led de stand by permanece siempre encendido

Q401, la salida horizontal.
Para que se sepa acerca de lo que se habla, resumiremos que la mayor parte de los compañeros asistentes y el propio Gerlin, estimaron en un principio  que la falta de encendido en el receptor tendría relación con el transistor de salida horizontal y quizá también con el o los capacitores de anchura horizontal.  No les faltó razón tomando nota que en este modelo en específico, es común encontrar un transistor de salida horizontal el cual marca bien pero a la hora de aplicarle las tensiones de polarización que corresponden, resulta que sus junturas se abren. Que nos baste colocar las puntas de un multímetro entre Base y Colector en el modo de prueba de diodos y en polarización directa -base punta roja, colector, punta negra- el resultado típico será de 0.540; enseguida y sin retirar las puntas del instrumento, se debe acercar y tocar la superficie del dispositivo con la punta del cautín por espacio de 30 segundos, entonces se verá cómo la lectura cambia a infinito.  Una vez que el transistor se enfría, “vuelve a marcar bien”.  Pero no sirve.

De las disoluciones anteriores, sólo Eustaquio Eustaquio Roque Rodríguez discrepó, afirmando –con causa justa- que el problema se localizaría en la Fuente de Alimentación, teoría muy sostenible con tan sólo releer la parte subrayada por esta redacción y escrita por Gerlin: “…el led permanece siempre encendido”.

Así las cosas, ¿cuál es la información contenida en el subrayado? No es difícil que se comprenda entre quienes con constancia han trabajado en el chasis K15 de Samsung. En el caso del televisor de Gerlin Enrique, el sistema en general  nunca transitaba del modo de Stand by a Encendido; en tal condición, no había razón para trabajar en el Circuito de Barrido Horizontal aunque -dando seguimiento a los mensajes del reparador- intuimos que en algún momento desistió en seguir comprobando elementos en dicha sección para entonces, centrar su atención en la Fuente de Alimentación.

Receptor de televisión Samsung CT5038 chasis K15A.  Localizando a R821 en el Circuito Regulado.
En el circuito regulado, Enrique encontró abierta a R821 de 123 000 ohms, un valor atípico para un semi-conductor tal, pero entendible cuando de consultar el diagrama se trata.  R821 es el dispositivo encargado de suministrar una tensión de referencia que toma de la línea de +33 volts que de origen, sirve para alimentar al PREESCALER del Sintonizador de Canales.

La tensión de referencia, es aplicada a Q801, un circuito integrado del tipo LM431, un dispositivo de regulación con tensión de salida ajustable según configuración de fábrica y útil para el funcionamiento del Opto-acoplador P802 del tipo PC123Y, dar un click aquí para consultar su hoja de datos.  A falta de una resistencia idéntica, nuestro compañero resuelve el problema echando mano de 4 dispositivos unidos en serie que sumados, dan como resultado 123 000 ohms, uno de 100K, dos de 10K y un más de 3K.  Una prueba de funcionamiento, arroja los resultados esperados: El receptor enciende sin problema.  El Rincón de Soluciones Tv, reconoce la dedicación de nuestro amable compañero y lo felicita sinceramente.

Para consultar la publicación original en facebook, dar un click aquí.

¡Hasta la próxima!


viernes, 6 de abril de 2018

Sony STR-D545, al encender el display muestra "PROTECT".


Equipo de Audio Sony STR-DE545














Recibir en el banco de trabajo un equipo de audio cuya pantalla luminosa envíe el mensaje de PROTECT, exige  una tarea de investigación que trascienda a toda intensión  enfocada sólo en cambiar componentes dañados, el hábito abrigado y favorito de los reparadores improvisados.  En contrasentido, toda labor de índole técnica, sencilla y responsable, conducirá siempre a una culminación exitosa tal como se puntualiza en los siguientes párrafos.  Para descargar el manual de servicio del equipo de audio Sony en referencia, den un click aquí.

1. En primer término y como labor ineludible, siempre será importante preguntar al cliente acerca del conjunto de parlantes utilizados como carga en los momentos precedentes a la aparición de la avería. El testimonio debe de ser claro, con la suficiencia que permita al técnico conocer con exactitud la configuración de dicha carga, es decir, la forma en que se ha conectado y la impedancia ostentada de cada parlante.  Si la respuesta del propietario no aclara dicha información, es deber del técnico de servicio averiguarla; de no hacerlo -sin duda que quepa- el reparador iniciará su trabajo con el pie izquierdo. En este link, se abunda al respecto.

Transistor darlington, esquema.
2. El mensaje de PROTECT en equipos de Audio de Sony, es indicativo de la existencia siempre probable de un daño en los AMPLIFICADORES DE AUDIO FINALES.  Haciendo referencia al caso presente, expresaremos que se trata de 10 transistores del tipo Darlington, conectados por pares en configuración PUSH PULL y que suministran las SALIDAS de AUDIO FRONT R, FRONT L, REAR R, REAR L y CENTER.

Equipo de Audio Sony STR-DE545, aspecto físico del Amplificador de Audio.


3. En asuntos como el descrito en el párrafo anterior, es poco probable que se localice a más de dos pares de transistores dañados y que por lo común pertenecen al sistema de FRONT ó REAR, en recuento, las salidas de mayor uso en un equipo de audio equivalente.  La revisión preliminar indica que se ha localizado un corto-circuito absoluto entre EMISOR y COLECTOR en los transistores Q703 y Q704 del tipo MN2488 y MP1620 respetivamente.

Sony STR-DE545, dispositivos dañados, canal Front L.
4. Un daño por corto-circuito en un par de transistores amplificadores de audio conectados en configuración PUSH PULL, siempre exigirá la revisión acuciosa de los semi-conductores vinculados en directo con dicho amplificador. Contrario a lo aquí expresado, algunos reparadores no van más allá de la simpleza que les produce el cambio de uno y otro transistor con la fatal consecuencia de que al término de una prueba de funcionamiento, resulta que los transistores, sufrieron nuevo daño.

Equipo de Audio Sony STR-DE545, una porción del Amplificador, canal izquierdo, elementos dañados.

 gato

Soluciones Globales y el producto SGE00487, un reemplazo confiable.
5. Al adquirir los transistores de reemplazo, evítese la práctica de comprar lo primero que salte a la vista, cuanto más al tratarse de dispositivos con apariencia seductora a la economía del bolsillo del reparador.  El derecho del cliente a un trabajo profesional debe anteponerse a cualquier práctica deshonrosa.  A falta de los repuestos genuinos, aquí se ha optado por instalar un par sustituto de comprobada eficacia y adquirido en un comercio de confiabilidad absoluta, se trata del reemplazo SGE00487 ofrecido por Soluciones Globales en Electrónica del Centro Histórico de la CDMX.  Las hojas de datos de los semiconductores genuinos y sus reemplazos, pueden verse en línea o descargar al computador, dando un click aquí.


6. Las pruebas de funcionamiento, son concluyentes.  El equipo de audio STR-DE545, ha vuelto a la vida y ahora, su dueño lo posee en condiciones perfectas.

Equipo de Audio Sony STR-DE545, vista posterior.



¡Hasta la próxima!

lunes, 2 de abril de 2018

Sony HCD-GTX888, CD y USB sin funcionamiento.


Colaboración: Alberto Varo Romero. País: México



Sony HCD-GTX888.
Un coctel de avería tan particular, no parece una madeja  fácil de desenredar cuando se trata de un modelo dotado de una Unidad de Proceso Central auxiliada de circuitos periféricos delicados y comprobadamente vulnerables ante cualquier manipulación, trátese esta de carácter profesional o amateur. El Sistema de Audio HCD-GTX888 fabricado por Sony cuenta con uno de ellos y quien haya dado servicio en él por más de una ocasión, sabe muy bien acerca de lo que hoy tratamos de exponer.  Para obtener el manual de servicio, den un click aquí.

Es importante el que aclaremos que de inicio, este equipo de audio se ha recibido con CIERTAS AVERÍAS CLÁSICAS que habitualmente se solucionan aplicando un SERVICIO ORDINARIO. El desperfecto más notorio consiste en un pobre desempeño en el Reproductor de Discos Compactos y otro más a cuenta de un Panel de Control en el cual, al oprimir algún botón, el sistema ejecuta una función distinta a la destinada de origen; otros botones, sencillamente no funcionan y a lo cual, hay que sumar la deficiencia en el Control de Volumen que al girarlo es incapaz de mantener cordura con el numérico desplegado en pantalla.

Para tales sumarios, el SERVICIO ORDINARIO consiste en dar mantenimiento al par de motores en la Unidad de Reproducción de Discos y el cambio físico y absoluto de los micro-switchs´s en el Panel de Control sin olvidar la aplicación de limpieza interna del Potenciómetro de Volumen.

Al término del servicio descrito, Alberto Varo Romero -nuestro colaborador- realiza una prueba de funcionamiento cuyos RESULTADOS LE SON ADVERSAMENTE CONTRARIOS a lo que se espera de un servicio como el que se ha descrito.  En concreto y sin justificación de por medio, al equipo de sonido le afloran nuevos desperfectos, los que dan título al presente artículo y que a continuación describimos en su justa dimensión:

1. Para lograr que el equipo encienda, hay que oprimir repetidamente el botón de POWER, agreguemos a esto un detalle acerca de la existencia de una especie de capricho azaroso por parte del propio sistema que en ocasiones, producirá el encendido al primer intento.

2. Al igual que como lo expone el párrafo 1, ordenar la salida e inserción de la bandeja de los discos implicará la ejecución de una tarea idéntica, anormal y fastidiosa.

3. Una vez que la bandeja de los discos ingresa al sistema mecánico, el montaje de lectura  en su conjunto se eleva hasta que se une al platillo opresor aunque con la irremediable novedad de que no existe el mínimo desplazamiento del lector láser tipo KSS-213D trátese de ir hacia adelante o hacia atrás, no importando si con anticipación,  manualmente y con toda intención éste se ha colocado en un punto determinado. Por tanto y por más que se quiera, no hay reproducción de discos; los motores SLEED y SPINDLE, permanecen inmóviles, condición bastante para que la lente NO ejecute emisión de láser ni sus bobinas de enfoque entren en operación.

4. Segundos después de insertar una memoria por el Puerto de USB, la pantalla luminosa indica “NO DEVICE” y por tanto, no es posible reproducir archivos a través de un dispositivo portátil.

5. En resumen, ante la falta de reproducción de Discos y archivos digitales de un dispositivo portátil, se ejecuta un COLD RESET que no erradica los desperfectos, es decir, oprimiendo simultáneamente los botones STOP-DELAY-POWER.

6. Contrario a lo descrito en los párrafos anteriores, los únicos sistemas que mantienen un funcionamiento absoluto y normal, son la RADIO el REPRODUCTOR DE CINTA, la ENTRADA AUXILIAR y por tanto, el AMPLIFICADOR DE SONIDO.


ENFRENTANDO EL PROBLEMA SIN DILACIÓN Y CON ÉXITO

Con los datos puntualmente explicados, Alberto Varo Romero elabora un diagnóstico creíble, que en teoría y en práctica resulta ineludible y que consiste en lo siguiente: El funcionamiento de la Radio, el Reproductor de Cinta, la Entrada Auxiliar y por tanto el Amplificador de Audio, en conjunto, representan señales inequívocas que apuntan a que el Sistema de Control General, en este caso, la Unidad de Proceso Central, funciona sin problema.  La aseveración, lleva a pensar que por tanto, las tensiones de Alimentación de Stand by, Reset y todo Protocolo de Encendido, también gozan de buena salud.  En suma, no existe necesidad de perder el tiempo realizando comprobaciones –de la índole que se trate- en las etapas ya descritas.


Enseguida y luego de realizar un estudio pormenorizado del Manual de Servicio en el equipo HCD-GTX888  Varo Romero sabrá con certeza que los Sistemas de Reproducción de Discos y USB están íntimamente vinculados a un Régimen complejo de Control Electrónico, entonces habrá razón suficiente para calcular que el problema que se ha planteado aquí como temática, es inherente a dicho Sistema de Control Electrónico.  Vistas así las cosas, ¿Por dónde comenzar?  Varo Romero elige un punto de partida que a juicio personal le parece apropiado, decide investigar en Internet.

Un párrafo escrito por jotecnic en el portal de YO REPARO no sólo coincide respecto a la descripción de los desperfectos aquí relatados sino que también incluye una propuesta de reparación. Se debe cambiar a IC200 por daño interno, las conclusiones de jotecnic son de carácter técnico y por tanto sostenibles, nuestra redacción hizo una pequeña corrección de estilo a su escritura.  Dar un click aquí para ver el párrafo completo.

IC 200 del tipo TC74VHS157FT, Equipo de Audio Sony modelo HCD-GTX888.  Aspecto en diagrama y vista física.


74HC157D, el reemplazo de AG Electrónica.
Alberto Varo realiza las mediciones en los pins en donde según el diagrama deben de existir 3.3 volts para el IC en cuestión.  Además de que dichos valores están caídos, el dispositivo se calienta de una manera excepcional. Con tales resultados, ya es momento de emprender la aventura que narra el párrafo de jotecnic aunque nuestro amigo encara un problema que no parece fácil de sortear.  En el Valle de México no existe una sola tienda que ofrezca un IC 200 con número de parte 6-707-870-01 según el Manual de Servicio del equipo de audio Sony HCD-GTX888, página 93.  Se trata de un IC del tipo TC74VHC157FT. Sin embargo, AG Electrónica le ofrece un dispositivo que en apariencia, funciona como reemplazo efectivo, un 74HC157D. Aunque las dimensiones físicas son mucho mayores respecto del dispositivo original, nuestro compañero decide comprarlo porque para él, ya no hay mañana, el equipo debe resolverse y entregarse cuanto antes.


Cualquier intento de instalación de dispositivos de reemplazo siempre encontrará un sólido soporte mediante una previa comparación entre las HOJAS DE DATOS de uno y otro fabricante, Toshiba y Philips para este caso. Aunque un poco ambiguas, ambas informaciones en dichas hojas contienen coincidencias y simetrías suficientes para ejecutar la sustitución fraguada por lo que nuestro amigo actúa en consecuencia.  Para consultar en línea o descargar al PC los documentos expresados, den un click aquí.

IC 200 del tipo TC74VHC157FT, reemplazado con un 74HC157D.  Sony HCD-GTX888, Circuito Main.


Es demasiada la paciencia y mucha la habilidad manual exigida en realizar una especie de cirugía médica.  Alberto Varo se toma el tiempo necesario que le permite averiguar -sin margen de error- el destino de cada uno de los PIN´s según lo determina el conjunto de pistas de IC200.  Tal como se aprecia en la imagen, el DISPOSITIVO DE REEMPLAZO, es colocado en un área ideal y montado sobre un pequeño trozo de baquelita.  En la confección de los puentes, se ha reutilizado el conductor eléctrico de unos auriculares.  Al final de la ardua tarea, se ejecuta una PRUEBA DE FUNCIONAMIENTO.  EL equipo de Audio Sony HCD-GTX888, recobra en absoluto sus propiedades y es entregado al cliente.

El Rincón de Soluciones TV, reconoce la labor de investigación y en consecuencia, la actuación estupenda en el campo de la práctica de tan magnífico técnico de servicio.

¡Hasta la próxima!


viernes, 23 de marzo de 2018

Cambio de Led´s en Regleta de HDTV, método práctico.


        Colaboración: Estuardo Soto. País: Guatemala





No cabe duda que un video perfectamente elaborado expresará mucho más que cientos de palabras juntas.  Este material subido a la red por nuestro compañero Estuardo Soto, es paradigma claro.

Los manuales de servicio de televisores HDTV con sistema de Back Light a Led´s, no hacen referencia al cambio individual de los mismos salvo ejecutar la mudanza total de cualquiera de sus regletas contenedoras cuando la situación así lo amerita. Sería plausible para el gremio reparador si se tratase de repuestos fáciles de adquirir y a un costo moderado.  Sin embargo, la realidad apunta a un sentido opuesto.  En el valle de México -por citar un ejemplo- una regleta de 9 led´s para sistemas de Back Light de Samsung genuina, ostenta un precio aproximado de 35 dólares US. Tal cantidad, convertida a moneda nacional, alcanzará la suma nada despreciable de $650.00.  En la tienda de Master Shop, existe un agente de ventas de dicha firma, los precios de este y otros repuestos para televisores HDTV de Led´s, son estratosféricos.

Tal como lo demuestra el video, los retos y las dificultadas ya expresadas, son salvados con éxito. Es incuestionable la extraordinaria habilidad de las manos de Estuardo Soto al grado de que pareciera que lo más valioso visto en la imagen, es justamente la movilidad asombrosa con que ejecuta el reemplazo de cada uno de los Led´s y para lo cual, sólo le bastan 10 minutos.

Para realizar el reemplazo de cada led, el calor de la plancha eléctrica se ajusta a la máxima potencia, nos explica. Después del reemplazo, hay que fijar los difusores de luminosidad cuyo centrado alrededor de cada led se facilita con la regleta funcionando, es decir, con los led´s encendidos. Loctite será el pegamento de tipo industrial a utilizar y no hay más por añadir.

En la red se sabe con poca frecuencia de personas altruistas cuya espontaneidad alcanza para compartir el prodigio del conocimiento. Estuardo Soto, miembro del Rincón de Soluciones Tv, es uno de ellos y desde aquí, van nuestras sinceras felicitaciones por la contribución recibida.

viernes, 16 de marzo de 2018

DW Display modelo DW-32D1 sin imagen, audio normal.


                                              ColaboradorMendoza´s Michel. País: México



Receptor de HDTV DW Display modelo DW-32D1.
Este receptor de HDTV de la sobre-marca DW DISPLAY modelo DW-32D1 ingresa al Taller de Servicio con reproducción natural de audio aunque sin imagen.

Con la ayuda de una lámpara externa compruebo la existencia de la señal de video para así descartar el Circuito de MAIN.

Debo explicar que en este televisor, los Sistemas de MAIN y FUENTE, vienen fusionados en una sola tarjeta de circuito impreso.

Al abrir el aparato, realizo las mediciones correspondientes encontrando dos tiras de led´s con dos de ellos quemados.  Después de cambiar ambas tiras, ejecuto una prueba de funcionamiento sin conectar la unidad del Display y sin el armado general del sistema, maniobra que me permite comprobar en directo, el desempeño conjunto  del Sistema de Iluminación Back Light, en este caso, las tres tiras de Led´s con que cuenta dicho sistema.

Efectuando un puente.
La prueba de funcionamiento planeada, me arroja un resultado negativo ante la falta de encendido del conjunto de led´s que en total son 21 distribuidos en grupos de 7 que son los que contiene cada tira.  Ante dicho resultado, mido el Nivel de Voltaje de Alimentación el cual es de +37 con la carga conectada y +41 con dicha carga sustraída.

A modo de prueba, hice un puente en una de esas tiras con el pretendido propósito de sustraer  un 33% de la carga total para el Circuito Excitador de este Sistema de Iluminación.  Mediante el puente descrito, tomo nota que funcionan dos de las tres tiras aunque al hacerlo, sus led´s encienden en modo intermitente y con una luminosidad tenue, tal como lo muestra la imagen que aparece al lado izquierdo. De tal prueba, se desprendió un resultado que por sí mismo daba una interpretación clara involucrando al circuito responsable de dicha avería, su ALIMENTADOR.

La maniobra descrita, me orienta para trabajar en el Circuito Excitador de Back Light.  De este modo, procedo a comprobar los dispositivos involucrados, en este caso, diodos y Mosfet tomando nota que tal tipo de desperfecto se ha convertido en algo típico si ha de tratarse de Circuitos de Potencia: Muy a pesar de que dichos dispositivos medían correcto, por propia experiencia decidí cambiarlos aunque no hubo los frutos esperados después de realizar la segunda prueba de funcionamiento.

En la red, no pude conseguir el Diagrama de Servicio, el asunto inmediato consistía en ahondar con mayor precisión en el Circuito Excitador de Back Light con los datos que de él pidiera obtener.  Fue así que encontré la Hoja de Datos del Circuito Oscilador tipo 0B3350CP.  Ya con el documento en pantalla, observé que en condiciones normales de funcionamiento, por el PIN 1 de dicho dispositivo, debería ingresar un Vcc de +11.7.  En la medición para dicho punto, obtuve una tensión variable de entre 7.5 y 8 volts, un dato discordante en relación con la información brindada por el fabricante.

La información hasta aquí reacabada, me llevó a sospechar del capacitor C803, uno de cuyos extremos está vinculado al PIN 1 del IC 0B3350CP.  Procedí a cambiar el capacitor del tipo SMD al no contar con la herramienta necesaria para su correcta medición.  Una vez hecho el reemplazo, logré estabilizar el Vcc de ingreso descrito, esto es, +11.7 volts.  De su parte, ya en la Salida del Drive Voltaje, comprobé que ya existía una tensión fija y estable de 75 Vcc.

Procedí entonces a conectar las tiras de Led´s y realizar una prueba más, esta vez, concluyente. Los 21 Led´s de las tres tiras, encendieron con el brillo intenso y además, con la estabilidad esperada.  De este modo, el receptor de HDTV aquí relatado, quedó en pleno funcionamiento.

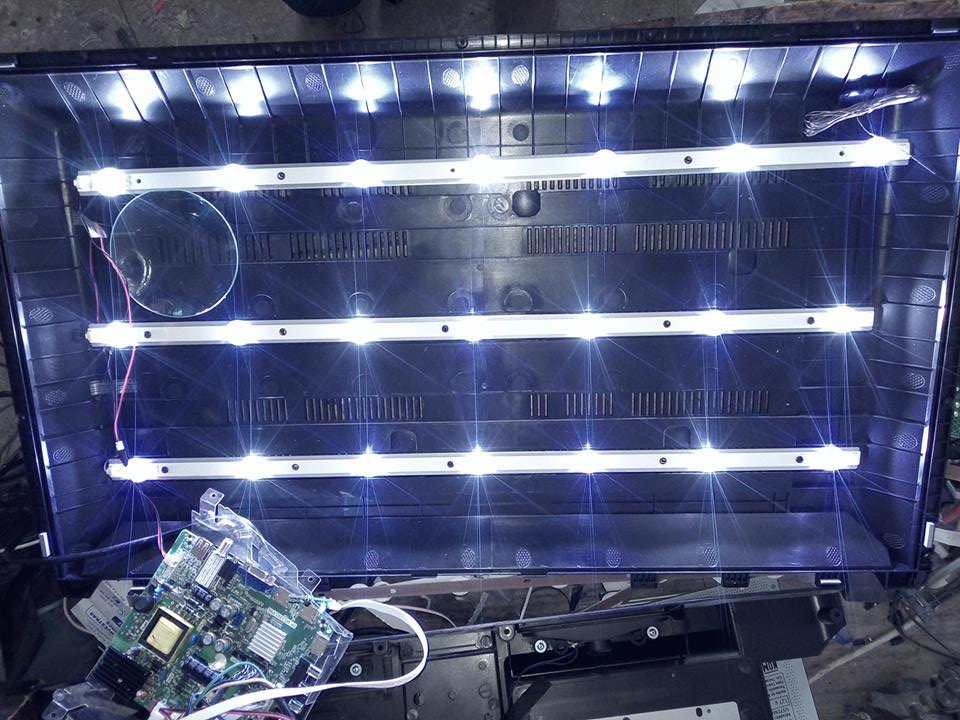

Sistema de Back Light en funcionamiento.  Receptor HDTV DW Display modelo DW-32D1.



EL RINCON DE SOLUCIONES TV
NOTA DE LOS REDACTORES

Mendoza´s Michel se unió al Rincón de Soluciones TV el día 14 de noviembre del año 2013.  Para la consulta de su publicación original, dar un click aquí.

Los agradecimientos son para los miembros del Rincón de Soluciones TV en Facebook que apoyaron a Mendoza´s Michel, entre los cuales, destaca el comentario acertado del maestro Juan Viveros.

¡Hasta la próxima!


viernes, 9 de marzo de 2018

Sony KV-21SE42/5. Al conectar señal de antena, se apaga.


El tipo de avería descrito en el título del presente artículo, produce gran confusión en el reparador poco familiarizado en el campo de la práctica y en mayor medida ante un desconocimiento absoluto de la Teoría de Operación descrita en el Manual de Entrenamiento del propio fabricante, un documento a disposición de quien lo necesite, sin restricciones,  en incontables sitios de la Internet y que permanece ahí desde hace bastante tiempo. Aquí hay un ejemplo. Descarguen el primero, el segundo o el cuarto aparecido en la lista: "Training Manual BA-4".

En tiempos aún más lejanos, por un documento como éste y sin la existencia de la Red y las computadoras, había que pagar una suma monetaria considerable para obtenerlo. Hubo razones para así entenderlo tomando en consideración que informaciones semejantes tenían un destino específico y de carácter discrecional al ser orientadas sólo a la capacitación del personal Técnico en los Centros de Servicio de Sony.

Hace pocos días, en el Rincón de Soluciones Tv de Facebook, se ventiló este caso del que ahora nos ocupamos. Aquí podemos ver su versión original.  Al respecto, la inquietud del propio Rincón y sus redactores, no se reduce a señalar como receta  de cocina el ingrediente sazonador (en este caso, dispositivo electrónico responsable de generar dicha avería) sino la de ir mucho más allá para encontrar una explicación puntual de lo que ahí ocurrió mediante el auxilio del Training Manual ya descrito.

Volvamos a citar una vez más la breve descripción de la avería.  “Al conectar la señal de antena, el receptor se apaga”  Es decir, mientras el receptor permanece sin señal de antena, el sistema de encendido también se sostiene sin apagarse.



Observemos el video, en particular poner atención en el segundo 13 del tiempo, se apreciará que inmediatamente después de conectada la antena, la imagen sufre la pérdida del enganche o bucle de Sincronía Horizontal y enseguida, el receptor se apaga (al segundo 17 de dicho tiempo). Y allí está la clave. Bien lo citó Juan Viveros en conciso mensaje al brindar la asistencia requerida. “AFC”, escribió.  Al inicio, dicha misiva no fue entendida, mucho menos investigada por lo que el tema se fue extendiendo a otros derroteros que ninguna relación guardaban con la falla de origen, exceptuando la asistencia de Vica Floza, Sergio Rdz Catzin, Simón Alberto Calderón Flores y José Napoleón Corado Dubon quienes supieron guiar acertadamente a su compañero Quintero Quintero que a final de cuentas, supo de buena tinta, resolver el problema.  R534 estaba abierta.  El dispositivo fue finalmente reemplazado y con ello, el problema encontró la solución esperada.

En efecto,  aunque la complicación tuvo origen en un mal funcionamiento del circuito ABL, fue en el Sistema de AFC en donde visualmente pudo manifestarse.  Aquí vamos a darle explicación a dicho fenómeno en conjunto.

FUNCIONAMIENTO DEL CIRCUITO AFC

La sincronización de frecuencia y fase de la señal de Video entrante con el Circuito de Barrido Horizontal, se lleva a cabo mediante una señal de muestra o referencia tomada directamente de la terminal de Colector de Q502, el transistor de Salida Horizontal mediante el divisor de voltaje conformado por C508 y C509 en cuyo punto de unión se obtendrá una  señal pulsante de 23 Volts de P-P que más adelante, será reducida a 5 Vols P-P a cuenta del divisor de voltaje conformado por R313 y R318.  C313 y R310 se encargan de enviar dicha señal de referencia al PIN 18 de IC301.

En el interior de IC301 la Jungla, la señal de salida horizontal se compara con la señal sincrónica de ingreso y de la diferencia habida, se obtiene un voltaje de corrección.  El voltaje de corrección, es empleado para mantener la Frecuencia del Oscilador Horizontal en fase con la Señal de Video de Ingreso.  Todo esto, representa el AFC, Controlador Automático de Frecuencia.

ORIGEN DE LOS CIRCUITO DE ABL, OCPREDUCE PICTURE BLOOMING

En la terminal 11 de T504, el Fly back, se toma una muestra de la Señal de Diente de Sierra para el control fundamental de dos circuitos: El ABL y el Reduce Picture Blooming, (Reductor de ensanchamiento de imagen).

FUNCIONAMIENTO DEL CIRCUITO ABL

El propósito de este circuito es prevenir y evitar escenas repentinas brillantes que acorten la vida útil del tubo de imagen.  Su actuación es automática mediante la vigilancia que hace de la corriente del Tubo de Imagen empleando una muestra de este voltaje para limitar el brillo.  El devanado Secundario de T504 (El Fly-back) suministra alto voltaje al tubo de imagen y a través del PIN11, se toma dicha muestra la cual es limitada por la resistencia R535 de 100K.  En la medida en que la imagen se vuelve brillante, la corriente de alto voltaje también aumenta creando así una caída de tensión en la resistencia R535. En consecuencia, el voltaje de ABL disminuye cuando el brillo aumenta.


El divisor de voltaje conformado por R532, R533 y R534, polariza la línea de ABL con un voltaje positivo que es aplicado a IC301, PIN 3, la Jungla.  En resumen, la presencia repentina de una escena sumamente brillante, creará una polarización de ABL inversamente proporcional capaz de disminuir el nivel y la ganancia de las formas de onda de los Amplificadores RGB.  Es así como el circuito de ABL utiliza al Circuito de Jungla IC301 para mantener un nivel de brillantez permisible y dentro de un rango de operación razonable.

FUNCIONAMIENTO DEL CIRCUITO OCP

La encomienda del Circuito OCP (Over Corrent Protec) consiste en apagar el sistema ante una avería producto de un consumo de corriente extraordinario.  El transistor Q571 vigila el flujo de corriente a través de T504, el Fly Back y el circuito de Salida Horizontal.  La presencia de un aumento excesivo de corriente en dichos circuitos,  producirá la conducción de Q571 enviando a Masa o Tierra el suministro de Vcc que ingresa a IC301 por medio del PIN 18.  Dicho aterrizaje, hará que IC301 establezca comunicación desde su PIN 34 con IC001 por medio del PIN 37.  El dato, instruirá a IC001 apagar el sistema y con ello, permitir el enfriamiento de Q502, el Transistor de Salida Horizontal.  El voltaje de referencia o bajo vigilancia, lo representa el b+115 tomado del PIN 2 de T504 el fly-back y reducido a una muestra pequeña tomada de un divisor de voltaje conformado por D571, R572 y R573, dicha muestra, se aplica a la terminal de base de Q571.

FUNCIONAMIENTO DEL CIRCUITO REDUCE PICTURE BLOOMING

El efecto blooming (ensanchamiento excesivo de imagen) puede ocurrir cuando se solicita una escena brillante.  Esta escena, hace que el televisor extraiga una mayor cantidad de energía de la Fuente de Alimentación.  Cuando la Fuente de Alimentación entrega la cantidad máxima de corriente, funciona en la región no lineal respecto de su curva de campana.  En tal punto de operación, la regulación de B+ no existe.  De tal modo, la imagen se puede estirar desproporcionadamente y en la medida de que la línea de B+ fluctúe.

Sony KV.21SE42/5, imagen de una sección de la Fuente de Poder Regulada.
Para evitar esto, Q602 vigila el voltaje de ABL proveniente del PIN 11 de T504, el Fly-Back.  Una escena brillante hace que el voltaje de ABL disminuya.  Q602 invierte este cambio y lo aplica en cambio positivo al Circuito IC602, PIN 1.  Lo anterior, da como resultado una reducción de la salida de T603, desplazando el punto de operación fuera de la parte superior de la curva de campana.  De esta forma, se restablece la regulación en niveles de escenas muy brillantes.

CONCLUSIONES FINALES

Leídos y estudiados los párrafos con la atención merecida, daremos cuenta de las siguientes deliberaciones:

1. Aunque el circuito de ABL no funcione, el Televisor Sony modelo KV-21SE42/5 chasis BA-4, no se apaga sin conexión de antena porque, al no haber señal de televisión compuesta de ingreso en el sintonizador y por ende en el interior de la Jungla de IC301, tampoco existe ejercicio ni acción de los circuitos de sincronía horizontal.  En tal condición y durante el encendido, los circuitos de barrido horizontal pueden oscilar de manera libre y sin restricción de por medio.  Además de lo anterior, una señal de televisión sin reproducción de video compuesto, jamás presenta una variación de niveles de brillo.

2. Al Conectar la antena al receptor, aparece la señal compuesta de televisión y luego de ocurrir el proceso de DISCRIMINACIÓN, emergen los pulsos de sincronía que intentan enganchar la frecuencia entre dicha señal y la frecuencia del oscilador horizontal.  Desde el momento en que deja de funcionar el circuito de ABL, en escenas muy brillantes, se exige a los circuitos de Barrido Horizontal y Fuente de Alimentación regulada, un consumo extraordinario de corriente que alterará el funcionamiento de varias etapas.  Si aumenta la Corriente, se incrementa el nivel de Voltaje y con ello, el Circuito de AFC se verá rebasado en funcionamiento perdiendo el bucle o enganche existente entre Señal de Ingreso y Oscilador de Barrido Horizontal.  En consecuencia, interviene el Circuito OCP y el Sistema en General, es apagado.

3. De forma física, R534 la resistencia averiada, se encuentra localizada muy cerca de T504.  El daño al dispositivo no es casual.  El deterioro progresivo de T504 hará que en algún momento se dañen sus recubrimientos incluyendo la sonda que conduce al Segundo Ánodo de Polarización.  Un escape de alto voltaje daña con frecuencia a R534 arrastrando consigo las dudas y los desaciertos expresados en una temática como ésta.  El asunto se complicará en la medida en que se ignore una forma apropiada para enfrentarlo.

¡Hasta la próxima!
