Sony HCD-RG77 Protec, push power.

PRESENTACIÓN

Como siempre, sean bienvenidos amables lectores y miembros del Rincón de las soluciones T.v.  En esta ocasión, nuestra web tiene el agrado de presentar para ustedes un caso que con mucha frecuencia, acontece en buena parte de equipos de audio “Génesis” de Sony.

CONTENIDO

En primer término, el presente artículo cita una descripción puntual que detalla el problema.  Enseguida, ofrece un procedimiento de reparación que paso a paso y evitando la omisión de aspectos importantes, guiará al lector hasta la culminación de un servicio con éxito. Como siempre, al final del artículo está a su disposición un apartado de comentarios en donde podrán entrar en comunicación con su servidor.

            DESCRIPCIÓN DE LA AVERÍA

Al ejecutar la orden de encendido, el display fluorescente muestra el mensaje “PROTEC, PUSH POWER”.  Luego, en un par de segundos, el equipo de audio se apaga.  En lo sucesivo y sin importar el número de veces que el encendido se intente, el evento descrito repite su ciclo inexorable por lo cual no existe posibilidad de operación natural.

El fenómeno produce suspicacia en el propietario: Estima que algún “seguro” o “password” de fácil acceso se activó y se entrega a esa utopía de la que nadie le rescata.  Frente al mismo fenómeno, un buen técnico de servicio calcula, con un margen de error menor al 5%, que un daño se ha producido.

ADVERTENCIA

En este equipo como en otros tantos, los trabajos de revisión tienen lugar en la sección del amplificador de audio.  Llegar a estos circuitos, implica un desarme parcial significativo, digamos el 80% del total. En prevención de producir daños mayores a los que el equipo de audio ya posee, la consideración anterior deberá tomarse muy en cuenta si es que se carece de los conocimientos básicos que la materia exige. En tal circunstancia, lo más recomendable será no abrirlo.

PROCEDIMIENTO DE REPARACIÓN

Extracción de bandeja de discos. Alimentación de M721.

1. Una vez que las cubiertas plásticas de la parte superior y laterales se han retirado, tocará el turno de quitar del sistema, la charola de los discos compactos para lo cual su bandeja de disco debe extraerse y luego, quitar de la misma la cubierta frontal que tiene sujetada con algunas grapas.

2. Para la extracción de la charola de discos, es necesario el empleo de una pequeña fuente de alimentación que entregue +5 volts, mismos que serán aplicados a las terminales del motor de carga de discos M721, cuidando la polaridad correcta.  En prevención de daños al circuito integrado driver IC701, las terminales del motor deberán desoldarse de la tarjeta y luego, alimentarlo en forma independiente. Véase imagen.

3. Si la bandeja de discos ha salido, entonces es posible quitar de ella la cubierta frontal, para ello es necesario jalarla ligeramente hacia al frente y hacia arriba en forma simultánea.  Después, la charola vuelve a introducirse, esta vez invirtiendo la polaridad del voltaje de alimentación de +5 volts en el motor de carga.

Sony HCD-RG77 Cubierta frontal del montaje de charola de discos.

4. Enseguida, se desconecta el par de cintas que intercomunica a la charola con el resto del sistema por los conectores CN201 y CN202.  Luego, el montaje completo de charola debe levantarse ligeramente por su parte posterior para quedar en un plano inclinado, posición que favorecerá la extracción de su conjunto completo.

5. El retiro del conjunto de charola, ahora permite el siguiente desarme que consiste en quitar la cubierta posterior del aparato, basta retirar la totalidad de sus tornillos con excepción de aquéllos que sujetan al ventilador; luego, desprender los conectores correspondientes, tomando cuidado en recordar o tomar nota sobre la posición correcta de cada uno de ellos.

Sony HCD-RG77 Sección de Audio. Al fondo, cubierta posterior de plástico en color gris; a la derecha, circuito impreso MAIN.

6. El retiro de la cubierta posterior, permite liberar la tarjeta de circuito impreso denominada “MAIN” instalada en forma vertical del lado derecho, viendo el equipo de frente.  Para quitar el circuito impreso “MAIN”, basta aflojar un par de tornillos que la sujetan al chasis metálico-base del sistema y luego, con un desarmador plano pequeño, liberar los  seguros de plástico de los conectores negros CN502 y CN503 también localizados en la parte inferior y finalmente, jalar el circuito impreso hacia arriba a quien con antelación deberán desconectársele las cintas que van hacia el panel de funciones.

7. Si se ha llegado hasta este punto sin problema, el circuito amplificador de audio se tiene a la mano y para su revisión, su tarjeta puede desmontarse con mucha facilidad.  El objetivo primordial consiste en quitar el circuito integrado amplificador de audio tipo STK442-130.

Sony HCD-RG77 Circuito amplificador de audio.

8. Si el circuito amplificador de audio STK442-130 ya se tiene a la mano, es momento de efectuar un procedimiento de revisión muy efectivo en busca de algún corto-circuito, para lo cual el empleo de un óhmetro o probador de continuidad audible es imprescindible.

9. Colóquese la punta positiva del instrumento en el PIN 1 del circuito integrado referido, la negativa en el PIN 2 y en su display, consúltese el resultado obtenido: En caso de que no exista corto-circuito o no se obtenga un resultado próximo al mismo, la punta negra de prueba deberá deslizarse hacia el PIN 3, 4, 5, 6 y así sucesivamente hasta llegar al último PIN.  Si todas las pruebas realizadas resultan negativas, es seguro que en entre el PIN 1 y el resto de sus homólogos, no hay corto-circuito.

10. El procedimiento, tal como se ha descrito, se va aplicando en los siguientes PINS.  Es decir, se debe conocer el estado del PIN 2 respecto del tercero y hasta el último, luego el PIN 3 en relación con el cuarto y hasta el último y así sucesivamente.  La prueba total aplicada no consume en tiempo más allá de 5 minutos y es muy concluyente.

STK442-130 PINS 1 y 7.  Corto circuito: Representación con led y batería.

En este caso en particular, los PINS 1 y 7 estaban en corto-circuito.  Con la ayuda del manual de servicio o la hoja de datos, puede conocerse a plenitud lo que en este equipo de audio estaba ocurriendo: Por un lado, la fuente de alimentación  abastece al circuito integrado STK442-130 con +63.5 volts mediante el PIN 1.  Por el otro, el PIN 7 representa la salida final de audio correspondiente al canal 2.  En conclusión, el corto-circuito existente entre esos PINS disparaba el circuito de protección que a su vez inhabilitaba al relevador RY501 en prevención de un daño adicional, en este caso al sistema de bocinas del canal derecho, basta imaginar lo que ocurriría si a sus embobinados se les aplica una tensión de +63.5 volts en directo.

11. Descubierto el hallazgo referido, es muy importante tomar en cuenta la posibilidad de que existan más componentes dañados.  En este y otros modelos, la experiencia en múltiples casos resueltos sugiere por sí misma la revisión de los siguientes elementos:

R510, R508, R558 y R560, resistencias de 0.22 ohms y 3 watts; R511 y R512, resistencias de 100 y 1 ohms y ½ watt; R509 y R559, resistencias de 10 ohms y ¼ de watt; C509, capacitor de 22 mfd y 100 volts; C504, capacitor de 100 mfd y 16 volts; C551, capacitor de 4.7 mfd y 50 volts; C554, capacitor de 100 mfd y 10 volts; C501, capacitor de 4.7 mfd y 63 volts y, R561, resistencia de 100 ohms y ¼ de watt.

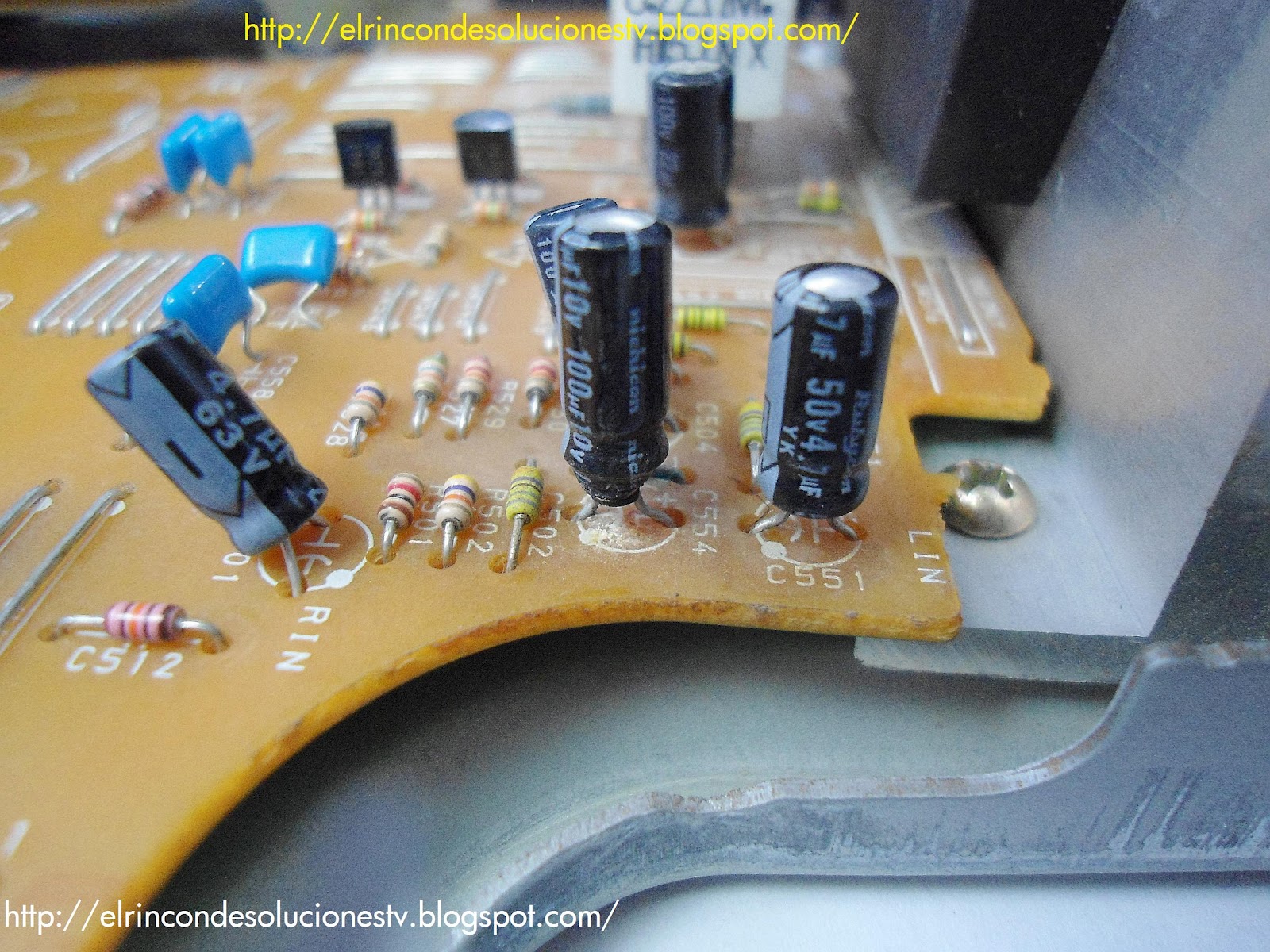

En este caso particular, los capacitores C551 y C554 también estaban dañados, ver imagen.

Sony HCD-RG77. Circuito amplificador de audio. Daños en C551 y C554.

12. Antes de continuar, es de vital importancia adquirir un elemento genuino para el reemplazo del principal componente dañado, el circuito integrado STR442-130; de otro modo, con toda seguridad el equipo de audio volverá al banco de taller con el mismo problema y en breve tiempo. En relación con el componente, la empresa mexicana AG Electrónica (click aquí para visitar su web) ofrece dos opciones: El circuito que ésta  fabrica y el que distribuye Sanyo.  El segundo de ellos funciona a la perfección: Sanyo es el fabricante de la mayoría de circuitos amplificadores de audio con serie STK.  Para adquirir el componente en otros países de la América Latina, aconsejo averiguar las distintas opciones haciendo uso de la Internet.

13. Después de efectuar el reemplazo de los elementos dañados, -la aplicación de grasa de silicón en la superficie del circuito integrado no debe olvidarse- es momento de emprender un armado casi completo.  Casi completo porque una prueba de encendido es posible sin que el montaje de charola de discos sea instalada.  Además, un servicio técnico ordinario en los mecanismos y a veces en el panel de funciones por reemplazo de interruptores miniatura es cotidiano y por tanto, el desarme volverá a efectuarse.

14. Una vez que se ha comprobado que el sistema de nueva cuenta ya funciona, que el mensaje “PROTEC PUSH POWER” ha desaparecido y los trabajos relacionados con el servicio han llegado a término, ahora es necesario comprobar que exista una impedancia de 6 ohms en los cables de cada bafle.  Después, en forma manual debe probarse la suspensión de las bocinas asegurando que sus conos circulen con libertad.  En muchos casos, el dueño del aparato es desconfiado y renuente por lo que pocas veces accede a llevar estos sistemas al Centro de Servicio.  Otros más, tratan de ocultar al técnico de servicio el uso de bafles o bocinas distintos a los normales.  Toda esta información es determinante y su seguimiento evitará terribles experiencias: Con una carga inadecuada –los bafles- el equipo de audio funcionará en riesgo permanente, a las pruebas me remito, de modo que para ver un caso específico, les invito a visitar el siguiente enlace: http://elrincondesolucionestv.blogspot.mx/2013/04/el-sistema-de-bocinas-en-equipos-de.html.

De esta manera, el artículo llega a su fin, esperando sea de su agrado y utilidad.

Doy gracias por su amable atención.  Nos encontramos en la próxima.

Más artículos relacionados con el tema:



http://elrincondesolucionestv.blogspot.mx/2013/09/sony-hcd-gtx88-sin-encendido.html

http://elrincondesolucionestv.blogspot.mx/2012/03/jvc-ca-hxz1-sin-audio.html

http://elrincondesolucionestv.blogspot.mx/2012/04/jvc-ca-mxg500-sub-woofer-no-funciona.html

http://elrincondesolucionestv.blogspot.mx/2011/02/lg-xc-62-a1u-equipo-de-audio.html

http://elrincondesolucionestv.blogspot.mx/2012/01/sony-hcd-dr4-protec-push-power.html

http://elrincondesolucionestv.blogspot.mx/2012/03/lg-ht353sd-a2-no-reproduce-el-sonido.html

Samsung DVD-P365. No enciende.

Reproductor de DVD Samsung mod. DVD-P365

PRESENTACION

Esta vez, nuestra web expone el caso de un reproductor de Dvd Samsung sin encendido.  El modelo es DVD-P365.

En primer término, el artículo ofrece al lector información básica que facilita el entendimiento relacionado con los principales aspectos dignos de tomarse en cuenta ante la revisión de cualquier tipo de fuente pulsada.

Enseguida, se brinda un procedimiento de reparación que de manera particular se implementó con éxito en este reproductor de discos  de Samsung.  Bienvenidos, amables lectores del Rincón de las Soluciones.

A. FUENTE PULSADA, IDENTIFICANDO LAS LÍNEAS DE SALIDA.

En cualquier revisión de equipo sin encendido, el primer paso consiste en realizar un reconocimiento en las distintas líneas de salida de voltaje que la fuente de alimentación tipo pulsada debería entregar en su salida.  Es de primordial importancia tomar nota que  el voltaje de algunas de éstas líneas, sólo aparece después del encendido del sistema y otros más, son permanentes; es decir: se producen en la salida de fuente desde el momento en que el aparato se conecta a la red de C. A. En el ejercicio de la práctica, aprender a distinguir entre una línea y otra, evitará  confusiones que impiden al técnico de servicio el desarrollo de un trabajo exitoso.

Fuente pulsada, líneas de salida.  Samsung DVD-P365.

Para identificar la naturaleza de las distintas líneas de tensión que refiere el párrafo anterior, casi todo  fabricante tiene el cuidado de imprimir en el circuito impreso, abreviaturas diminutas en lengua inglesa que señalan el tipo de voltaje para cada línea.  Veamos algunos ejemplos:

“Ever +5.6v”, “+5.6v. unsw” ó "Stby +5.6v.", Indican una línea de alimentación permanente de   5.6 volts positivos.  Ever = Siempre. Unsw = Inconmutable. Stby = Stand by.

“Sw -12v.” Indica una línea de alimentación de 12 volts negativos que sólo aparece después de que el sistema enciende.  Sw = Conmutado.

B. PROCEDIMIENTO DE REPARACIÓN

1. Tal como se refiere en el apartado A, con la ayuda de un multímetro se comprobó que en ninguna de las líneas de salida de ésta fuente de alimentación había salida de voltaje.  Como referencia, se tomó las leyendas encontradas al pie de los diodos rectificadores PDS31, PDS33, PDS34 y PDS35, por el lado de sus cátodos.

En condiciones normales de funcionamiento, los voltajes de salida para cada línea son del tipo permanente y como sigue:

PSD31 = +12 volts.  PSD33 = +6.4 volts.  PSD34 = +4.0 volts.  PSD35 = -12 volts.

Los datos hasta aquí conocidos confirmaron la inutilidad de revisar otros circuitos reguladores de tensión: Estos circuitos están supeditados al correcto funcionamiento de las líneas de salida de fuente.

Fuente pulsada, circuito primario Samsung mod DVD-P365.

2. El trabajo de revisión suscrito en el párrafo 1, sugería dos resultados preliminares: Por un lado, los sistemas de control y mecánicos del Dvd podrían encontrarse en perfecto estado.  Por el otro, había sospecha fundamentada sobre una avería en la fuente de alimentación, por lo cual se inició un trabajo de comprobación. Como primer lugar, se revisó el fusible de línea PFD01 que es de 1.6 amperes y 250 volts: Estaba abierto.

3. La avería del fusible de línea indicaba la existencia de un corto circuito en el área del circuito primario de la fuente conmutada, los elementos más vulnerables serían entonces varistores y capacitores conectados en paralelo con la línea de C.A., o puentes rectificadores que se ponen en corto, los que tiene éste Dvd  estaban en perfecto estado: Varistor PVA1, capacitores PCF01 y PCF02, diodos rectificadores PDS1, PDS2, PDS3 y PDS4 y capacitor electrolítico PER10.

4. La fuente de alimentación en este reproductor, produce una tensión de + 175 volts que constituye la línea principal de abasto para  el circuito primario. El circuito primario lo conforman todos los elementos que se encuentran situados del lado de la bobina primaria del transformador Chopper y está aislado respecto del resto de los circuitos del reproductor: La tierra o masa es "flotante".  La carga principal de la línea de +175 volts, es un circuito integrado ICE3B0365J (IC1) que de acuerdo con la hoja de datos, se trata de un circuito PWM basado en un C-MOS que en esta fuente conmutada, funciona como alma máter.

ICE3B0365J diagrama a bloques interno.

No habiendo otra carga a la vista que IC1, se procedió a comprobar si existía avería en el mismo.  Las terminales 3 y 4 estaban en corto circuito.  La terminal 3 corresponde al electrodo Isense el cual va conectado a tierra por medio de Rsense (Controller current sense input) y la terminal 4, nada menos que al electrodo DRAIN del C-MOS interno.  En resumen, con estas terminales en corto,  la línea de voltaje de +175 que ingresaba por DRAIN se iba directo a Tierra mediante CS y por ello, la avería en el fusible de línea.

Circuito integrado ICE3B0365J.

5. En un principio, se pretendió reemplazar a IC1 ICE3B0365J por un ICE2B0565 que era el único que se tenía a la mano. Sin embargo, el propósito se desechó después de revisar las hojas de datos de uno y otro elemento: entre otros parámetros que en nada coincidían, se constató que ICE2B0565 trabaja a una frecuencia y potencia ligeramente mayores a las especificadas para ICE3B0365J. Además, en la reparación de fuentes de Samsung, es difícil encontrar que un reemplazo funcione correcto: El ejercicio de la práctica constituye la mejor referencia.

6. En aras de garantizar un reemplazo confiable, se adquirió un circuito ICE3B0365J nuevo el cual fue instalado en lugar del circuito defectuoso.  Se colocó otro fusible de línea de 1.6 amperes y 250 volts y luego se conectó el equipo a la red de C.A. En el panel frontal, el led de stand by se iluminó indicando inmejorable augurio.

7. Desde el panel de funciones, se ejecutó la orden de encendido y el reproductor respondió correcto culminando así con el proceso de reparación. A continuación, se muestra la tabla de voltajes del circuito PMW.

CIRCUITO INTEGRADO ICE3B0365J, TABLA DE VOLTAJES.



DVD Samsung modelo DVD-P365J IC ICE3B0365J, tabla de voltajes:
PIN	Stand by	Encendido
1	+3.4 volts	+3.75 volts
2	+1.29 volts	+0.415 volts
3	+0.034 volts	+0.003 volts
4	+175 volts	+172.8 volts
5	+175 volts	+172.8 volts
6	0.00 volts	+0.005 volts
7	+17.78 volts	+13.52 volts
8	+0.00 volts	+0.00 volts

Amables miembros de esta web: el diagrama de servicio está a disposición de todos y se enviará vía E-mail a quien así lo solicite.
