Sustitución del fly-back BSC25-29 T9XX0129-R por un BSC24-01N4013F.


PRESENTACIÓN

En el servicio cotidiano a receptores de televisión, es frecuente enfrentar ciertas encrucijadas, algunas relativamente difíciles de solucionar y que por momentos, entorpecen la culminación de un buen trabajo. De entre todas ellas, quizá la menos grata, es aquélla que impide adquirir un fly-back original para reemplazar al que se encontró dañado. Está visto que la circunstancia se complica si el servicio lo exige un receptor de manufactura china.

Fly-back BSC24-01N4013F.
Muy a propósito de televisores procedentes del remoto oriente, en esta ocasión, presento a los amables lectores del Rincón de las Soluciones Tv, un recurso de sustitución de fly-back, de comprobada eficacia y que por tanto, puede aplicarse en televisores de pantalla plana de 15” con chasis PAEX0153.  La maniobra, consiste en colocar una unidad tipo BSC24-01N4013F en lugar de su original, en este caso, un BSC25-29 T9XX0129-R.  Para el desarrollo del tema, tomaré como referencia un receptor de televisión EMERSON modelo ETV-1501PF; La unidad de reemplazo sugerida, puede adquirirse en la empresa mexicana LASERTEC, para visitar su página, hacer click aquí.

Antes de entrar en materia, debo advertir que este recurso de reemplazo, obedece al resultado de un proceso de reparación que con anticipación,  ya debió aplicarse en el receptor. Para ver un ejemplo detallado, hacer click aquí.

PROCEDIMIENTO DE SUSTITUCIÓN

El fly-back que será instalado como reemplazo, entra sin problema en la misma dirección en que está colocado el original.  La siguiente imagen, muestra el aspecto de instalación visto desde la parte inferior y además, señala una instrucción importante: La terminal 6 –contando de izquierda a derecha–  debe quedar aislada del circuito impreso:

Receptor de televisión Emerson modelo ETV-1501PF con chasis PAEX0153, Terminales en el Fly-back.

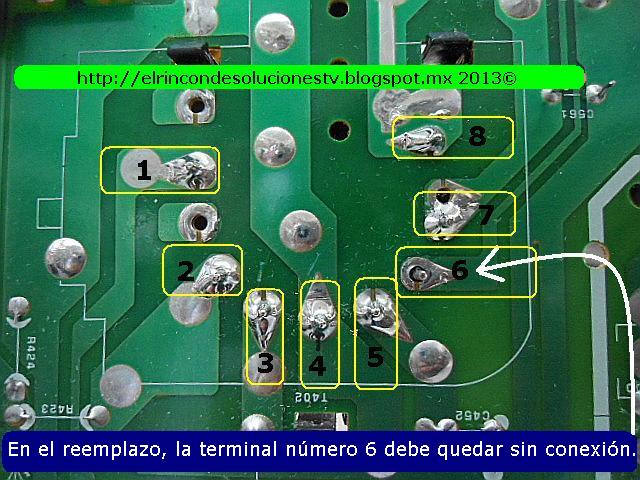

En el fly-back original, la terminal 6 corresponde a un devanado que suministra una tensión de C.A, la cual llega a un diodo rectificador a través de la resistencia fusible R559; de estos dos últimos elementos, se deriva una tensión rectificada de +25 volts, necesaria para alimentar al circuito de deflexión vertical.

El fly-back de reemplazo, no tiene la capacidad de suministrar dicha línea y por tanto, es necesario fabricarle un devanado artificial de 4 espiras con alambre calibre 22,  tal como lo muestra la siguiente imagen:

Receptor de televisión Emerson modelo ETV-1501PF chasis PAEX0153; construcción de devanado artificial de 4 espiras.


La imagen inmediata inferior, nos muestra los puntos exactos del circuito impreso en donde irá conectado el devanado artificial: Es importante soldarlos en el orden señalado, es decir, sin invertir las posiciones de los extremos de “A” y de “B”, de otro modo, no se obtendrá el nivel de tensión requerido.  Tómese nota que dicha maniobra sirve para volver a utilizar al circuito rectificador mediante el extremo “B” en tanto el extremo “A” se toma como Tierra, garantizando así, el suministro de + 25 volts hacia el circuito integrado amplificador vertical.

El devanado artificial y sus espiras, están calculados para suministrar la tensión requerida.  Sin embargo, este voltaje puede aumentarse o disminuirse a capricho en la medida en que se adicionen o eliminen espiras.

Receptor de televisión Emerson modelo ETV-1501PF, chasis PAEX0153, detalle de conexión, devanado artificial.



Sustitución del capacitor de anchura C417, Chasis PAEX0153.
El último paso de este proceso es muy importante,  consiste en la sustitución del capacitor de poliéster C417 de 9.2nf/1600v, por otro de 4.7nf/1600volts.

Esta maniobra, permitirá un brillo óptimo de imagen y sus dimensiones exactas en cuanto a anchura horizontal, amén de obtener una excelente nitidez.  De ignorar este paso, se logrará una trama opaca, indefinida y con una anchura horizontal enorme.

Si hay dificultad en adquirir el capacitor de reemplazo, es válida la instalación de dos elementos en circuito paralelo cuya suma, nos brinde un valor exacto o muy aproximado a 4.7nf y que ambos manejen 1600 volts.

PRECAUCIÓN:  Evítese el empleo de capacitores cuyo valor se desconozca o que sean distintos al sugerido: Es muy posible que se produzcan daños severos en los circuitos de fuente regulada y amplificación horizontal.

Un seguimiento exacto de todo el proceso, conducirá por la ruta apropiada en la resolución del servicio.  Si alguien necesita más información, que no dude en escribir su comentario.

¡HASTA LA PRÓXIMA!

miércoles, 23 de enero de 2013

Sony KV-21FV12/5. Deflexión vertical deficiente.


PRESENTACIÓN

Hoy tengo ocasión de mostrar una avería  que aparece con mucha frecuencia y en gran cantidad de receptores de televisión Sony, detrimento vinculado con uno de los amplificadores que hacen posible la desviación del haz electrónico, en este caso, el Circuito Amplificador de Deflexión Vertical. Sean ustedes bienvenidos.

EXPOSICIÓN DE AVERÍA

El receptor enciende con naturalidad, la reproducción del sonido es adecuada pero la imagen aparece viciada por un conjunto de líneas blancas desplegadas en plano horizontal:

Receptor de televisión Sony modelo KV-21FV12/5, imagen defectuosa.


PROCEDIMIENTO DE REPARACIÓN

Un análisis claro y definido del caso, me permitió hacer de este servicio, una tarea muy simple de aplicar: Muy lejos de pensar en el reemplazo de componentes, incluso, de comprobar puntos de medición, la primera maniobra consistió en dejar al receptor funcionando por el término de media hora para saber si había algún desenvolvimiento del fenómeno.  En efecto, en breve tiempo, el defecto descrito mostró variaciones importantes: por momentos se hacía mayúsculo y por otros, desaparecía por completo. De este modo, fue muy fácil sospechar que en alguna sección del Circuito Amplificador de Deflexión Vertical, había deterioro por soldaduras fracturadas.  Para corroborar esta deducción, sacudí el chasis en forma moderada, el problema de imagen se acentuó y ya no hubo duda.

Un ejercicio puntual de visualización, me permitió encontrar las fracturas de soldadura, justamente en las terminales del circuito integrado IC502 tipo TDA8172:

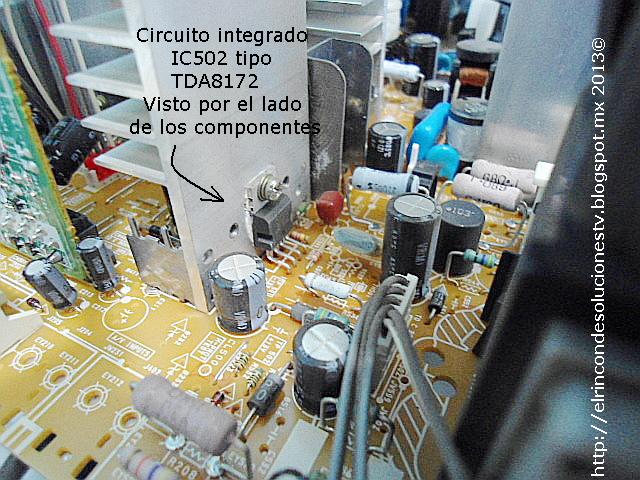

Receptor de televisión Sony modelo KV-21FV12/5, ubicación de IC502 tipo TDA8172.


La medida de solución consistió en soldar las terminales del circuito mencionado aunque antes y en casos idénticos, es indispensable remover la soldadura deteriorada y así, evitar que se funda con la materia nueva que será aplicada. Además, en la medida en que los puntos de soldadura nuevos se van fundiendo, es muy importante prevenir la unión accidental entre ellos, de otro modo, este recurso tan sencillo de reparación saldrá de cauce para dar paso a un problema de mayor envergadura si es que se produce un corto-circuito.  Una labor adecuada, debe culminar con la limpieza del área de trabajo haciendo uso de una pequeña brocha embebida en thinner estándar, preferentemente de buena calidad.

Receptor de televisión Sony modelo KV-21FV12/5. Aplicación de soldadura nueva en IC502 tipo TDA8172.


De ser el caso, este procedimiento debe aplicarse en otras áreas que exijan el mismo trabajo, bajo la observancia de tomar las precauciones que ya he descrito y asegurándose en trabajar con el receptor desenchufado  de la red eléctrica.

Si el trabajo de reparación se hizo tal como se ha explicado, el receptor de televisión debe funcionar con naturalidad, tal como ocurrió con el que ha llegado a mi Centro de Servicio:

Receptor de televisión Sony modelo KV-21FV12/5 en funcionamiento.


NATURALEZA DE AVERÍA Y SU PROCESO EVOLUTIVO

Receptor de televisión Sony modelo KV-21FV12/5, Amplificador Vertical.
La naturaleza de esta avería obedece al uso cotidiano del receptor por un tiempo promedio de 5 años.  Muy a pesar de que la soldadura empleada por el fabricante no tiene aleación de plomo –esto significa que el punto de fundición es superior al de la soldadura de aleación 60/40-, con el transcurso del tiempo llega el deterioro, esto, debido al importante factor térmico que manejan algunos circuitos, particularmente los que desarrollan una potencia considerable al entrar en funcionamiento, tal es el caso del circuito integrado IC502 tipo TDA8172 el cual, va montado en un disipador de aluminio.

Este deterioro es de carácter evolutivo.  El televisor que ahora he resuelto, no traía otro problema que el descrito porque el estropicio aún no alcanzaba su desarrollo pleno.  Sin embargo, me he encontrado con otros casos muy similares, aunque con síntomas menos halagadores: Basta que transcurran algunos segundos después del encendido para que el Sistema de Control apague al receptor, mediante el Circuito de Protección.

RELACIÓN ENTRE EL CIRCUITO DE DEFLEXIÓN VERTICAL Y EL SISTEMA DE PROTECCIÓN.

El funcionamiento del Circuito Amplificador de Deflexión Vertical, es monitoreado por el Circuito de Control mediante un pulso de retraso de una amplitud de 30 Vpp que se toma como muestra desde la terminal 3 del circuito integrado TDA8172.  Esta señal es reducida a 5Vpp y posteriormente, se aplica a una terminal del Circuito de Control.  La ausencia o pérdida de esta señal por más de dos segundos, hará que Circuito de Control apague al televisor y entonces, la luz del led de TIMER, produzca ciclos de 4 destellos.

El Circuito de Control realiza otro monitoreo que también apaga al televisor si detecta la ausencia de las líneas de tensión de +15 y -15 volts necesarias para alimentar al circuito integrado TDA8172 a través de sus terminales 2 y 4. Los destellos de luz en el led del TIMER, se producen en idéntica forma que la anterior.

Por tanto, fracturas importantes de soldadura en las terminales 2, 3 y 4 en el circuito integrado TDA8172 o daño interno en el mismo, pueden causar que el receptor se apague y con ello, producir incertidumbre en personas poco experimentadas con el servicio técnico.

El IC TDA8172 y su empleo en receptores de televisión Sony

Tal como se expresó al inicio de este artículo, el circuito integrado de amplificación vertical tipo TDA8172, es ampliamente utilizado en por lo menos una veintena de modelos de receptores de televisión Sony identificados también como TRINITON y WEGA; un breve recorrido por algunos de sus manuales de servicio, dará cuenta de ello: Chasis AA1, AA2, AA2D, ANU-2, BA-4, BA5 y BA6; de ahí la importancia en conocer aspectos básicos de su funcionamiento incluyendo la cita de un buen reemplazo: el circuito integrado STV9302; o bien, cualquiera de éstos otros: LA78045, AN15525 y STV9326,

¡HASTA PRONTO!

Artículos relacionados:












miércoles, 16 de enero de 2013

Panasonic SA-AKX70. Servicio al reproductor de discos.

Sistema de audio Panasonic modelo SA-AKX70.

PRESENTACIÓN

A propósito del sistema de audio Panasonic modelo SA-AKX70, en esta ocasión mostraré una sencilla técnica de servicio, ideal para aplicar al mecanismo DLS6C en relación a deficiencia tanto en reproducción de discos como en inserción y extracción de su bandeja. Bienvenidos, amables lectores del Rincón de las Soluciones Tv.

DESCRIPCIÓN DE AVERÍAS

El equipo de audio que ha motivado la publicación del presente artículo, ingresó a mi banco de trabajo con dos problemas que como se verá más adelante, guardan relación y están supeditados al desempeño de 4 componentes; por un lado, la reproducción era bastante mala debido a brincos continuos de audio y de la ausencia de lectura de algunos discos, en especial, aquellos con formato MP3 y los de medio uso. Además, el mecanismo funcionaba con movimientos lentos o sencillamente no lo hacía si se ordenaba la extracción o inserción de la charola.

ADVERTENCIA

Este equipo de audio es de última generación, de modo que si el técnico reparador lo considera pertinente, podrá descargar el archivo que contiene el manual del fabricante, para lo cual sólo debe llevar su cursor y hacer click aquí.  En dicho documento, existe un apartado muy amplio de textos y gráficos que, paso a paso, explica el desarme correcto del sistema, por tanto, omitiré este proceso. Debo advertir además, que el documento está impreso en idioma inglés, de manera que si tampoco hay dominio con la lengua, abogo al sentido común de los miembros de esta web para que, sencillamente interpreten los dibujos y si es el caso, busquen apoyo con el traductor de documentos de Google. Sobra decir que en nuestra profesión, lo ideal es contar con un amplio dominio de la lengua inglesa.

Este sistema de audio es sumamente delicado, por tanto, el lector común y corriente no debe abrirlo; de este modo, evitará producir un daño mayor y de cuyo resultado, quizá no haya remedio posible.

PROCEDIMIENTO DE SERVICIO

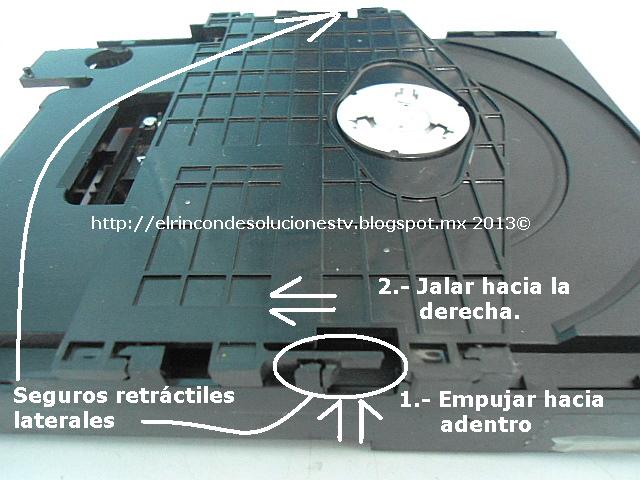

El sistema de reproducción de discos está instalado en la parte inferior del equipo; este hecho, exige realizar un desarme casi total del sistema pero antes, el manual de servicio nos indica tomar la primera  MEDIDA DE SEGURIDAD que consiste en descargar los capacitores C5701, C5703, C5704, C5705, C5706, C5707, C5708 mediante el auxilio de una resistencia de 10 ohms y 10 watts.  De no realizar esta maniobra importante y que muchas veces se pasa por alto, al finalizar el servicio, nos podríamos encontrar con la desagradable sorpresa de que  al sistema “ya le salió otro problema distinto al de origen”, por ejemplo, la ausencia de encendido, el despliegue en pantalla de algún código de error que le impida funcionar o que ocurra una desconfiguración difícil de remediar.

Es importante señalar que en este modelo sólo aparecen los capacitores C5701, C5704, C5705 y C5708.  Todos  se pueden descargar por el lado de los componentes del circuito impreso de la fuente de alimentación, basta colocar la resistencia de 10 ohms y 10 watts en paralelo con cada uno de ellos; un extremo de esta resistencia debe permanecer conectada a Tierra o chasis del Sistema.  Para descargar a C5701, el capacitor de forma rectangular en color negro, es necesario colocar los extremos de la resistencia en los puentes K5705 y K5706 que ilustra la imagen inferior; el resto de capacitores tienen terminales desnudas y la descarga no representa mayor problema:

Circuito impreso de la Fuente de alimentación. Sistema de audio Panasonic modelo SA-AKX70.


El manual de servicio anticipa la posibilidad de un daño en cualquiera de los componentes cuando son descargados en directo con la punta de algún desarmador o cualquier otro objeto metálico.  En este y en cualquier otro circuito,  la práctica debe evitarse.

Si los capacitores ya están debidamente descargados, es momento de emprender el desarme cuyo objetivo primordial consiste en obtener el sistema mecánico de reproducción de discos y enseguida, retirar su cubierta superior para lo cual, deben liberarse los dos seguros de plástico que muestra la siguiente imagen:

Mecanismo DLS6C.  Sistema de audio Panasonic modelo SA-AKX70.


Logrado el designio anterior, es momento de quitar el circuito impreso denominado RJBX0571C que se encuentra debajo de este sistema mecánico y para lo cual, basta con desoldar las terminales de los motores M7301 TRV MOTOR y M7302 SPL MOTOR y luego, aflojar 3 tornillos diminutos bajo la observancia de poner en corto los PINS de la cinta flexible de la lente láser mediante el auxilio de un clip metálico después que ésta se ha quitado del conector CN7001, la medida evitará daños al pick-up debido a la electrostática que se produce por la fricción natural del cuerpo con la ropa de vestir:

Circuito impreso RJBX0571C.  Sistema de audio Panasonic modelo SA-AKX70.




En el adverso de la tarjeta RJBX0571C, se encuentran los interruptores en forma de palanca REST.SW S7201 y S7202.  Con la ayuda de un óhmetro, comprobaremos que en lugar de cerrar a 0 ohms, estos interruptores lo hacen a cientos, incluso a miles de ohms.  Para solucionar el problema, se debe aplicar un par de gotas de lubricante WD-40 en el interior de cada uno de ellos y luego, actuarlos repetidamente hasta que por sus extremos, cierren ahora sí a 0 ohms.  De la adecuada activación de estos interruptores, dependerá el correcto desempeño en el sistema de extracción/inserción de la charola de los discos:

Interruptores REST. SW S7201 y S7202.  Sistema de audio Panasonic modelo SA-AKX70.


Realizado el paso anterior, ahora es el momento de comprobar la impedancia de los motores de desplazamiento de la lente y giro de disco. En condiciones normales de funcionamiento, M7301 TRV MOTOR, debe tener una impedancia de 21 ohms y M7302 SPL MOTOR, 12 ohms.  En ambos casos, es común encontrar una impedancia que supera los cientos de miles de unidades, inclusive algunos mega-ohms.  Si se toma en cuenta que mas allá de desplazar la lente, M7301 TRV MOTOR también impulsa al sistema mecánico para realizar la función de INSERCIÓN/EXTRACCIÓN de charola, se entenderá el porqué este sistema realizaba dicha función con lentitud y deficiencia: Con una impedancia altìsima, M7301 giraba sin fuerza.

Motores M7301 y M7302.  Sistema de audio Panasonic modelo SA-AKX70.


Si en materia de limpieza de motores, ya se cuenta con los conocimientos básicos, lo más recomendable es quitarlos y aplicarles dicho servicio.  En caso contrario, aconsejo el reemplazo de ambos por unos nuevos y de iguales características.  La impedancia correcta, garantizará la reproducción natural de cualquier disco sin importar el formato en que esté grabado.

Lo que sigue, es la comprobación visual del conjunto de engranes del sistema, ninguno de ellos debe encontrarse averiado:

Conjunto de engranes en el mecanismo DLS6C.  Sistema de audio Panasonic modelo SA-AKX70.

Antes de volver al armado general, conviene comprobar la sincronía del sistema mecánico para lo cual, hay que valerse del engrane de servicio,  que se toma de la cubierta superior del reproductor:


Engrane de servicio.  Sistema de audio Panasonic modelo SA-AKX70.

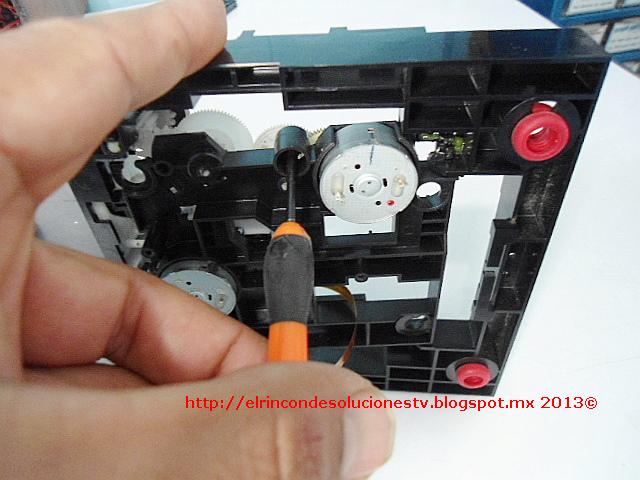

Este engrane debidamente instalado en la punta de un pequeño desarmador, funciona como embrague del sistema mecánico; únicamente debe introducirse en el orificio que se detalla en las siguientes imágenes:
